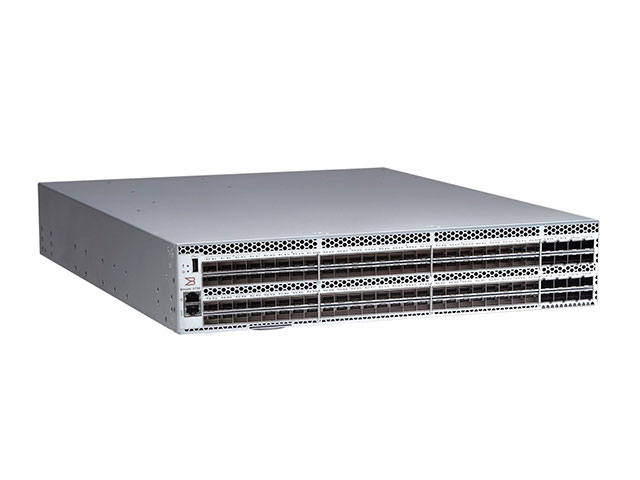

Техническое описание коммутатора Brocade 6510
| Порты Fibre Channel |
Режим коммутации (по умолчанию): 24-, 36- и 48-портовые конфигурации (увеличение с шагом 12 по лицензиям Ports-on-Demand; порты E_, F_, M_, D_ и EX_) Привязка к портам по умолчанию в режиме Brocade Access Gateway. Порты 40 F_, порты 8 N_ |
| Масштабируемость | Полностью оптоволоконная архитектура, до 239 коммутаторов |
| Максимальный сертифицированный результат | 6000 активных узлов; 56 коммутаторов, 19 хопов в матрице ОС Brocade Fabric; большие матрицы сертифицируются по запросу |
| Производительность |
Скорость на линии 2,125 Гбит/с, полный дуплекс Скорость на линии 4,25 Гбит/с, полный дуплекс Скорость на линии 8,5 Гбит/с, полный дуплекс Скорость на линии 10,53 Гбит/с, полный дуплекс Скорость на линии 14,025 Гбит/с, полный дуплекс Автоопределение скоростей портов 2, 4, 8 и 16 Гбит/с Линия на 10 Гбит/с с возможностью программирования на фиксированную скорость порта |
| ISL-магистрали |
Магистрали на основе фреймов, до 8 портов 16 Гбит/с на каждую ISL-магистраль; до 128 Гбит/с на каждую ISL-магистраль Балансировка нагрузки на основе обмена между ISL-магистралями с DPS встроена в ОС Brocade Fabric |
| Суммарная пропускная способность | Сквозная скорость на линии 768 Гбит/с, полный дуплекс |
| Максимальная сетевая задержка |
700 нс для локально коммутируемых портов Шифрование/сжатие: 5,5 мкс на узел При включенной прямой коррекции ошибок (FEC) задержка между портами E_Port увеличивается на 400 нс (по умолчанию включена) |
| Максимальный размер фрейма | 2112 байт полезной нагрузки |
| Буферы фреймов | 8192 динамически выделяемых |
| Классы обслуживания | Класс 2, класс 3, класс F (для фреймов по межкоммутационным каналам) |
| Типы портов |
D_Port (диагностический порт ClearLink), E_Port, EX_Port, F_Port, M_Port (зеркалирующий); опциональный контроль типа порта Режим Brocade Access Gateway: F_Port и N_Port с поддержкой NPIV |
| Типы трафика данных | Оптоволоконный коммутатор с поддержкой одноадресной передачи |
| Типы ресурсов |
16 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 16 Гбит/с, LWL, ELWL 10 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 10 Гбит/с, LWL 8 Гбит/с: для Brocade 6510 — Brocade SFP+ с горячим подключением, разъем LC; SWL 8 Гбит/с, LWL, ELWL Допустимая длина оптоволоконного канала зависит от типа оптоволоконного кабеля и скорости портов |
| Службы коммутации |
Комплекс мониторинга и оповещения (MAPS); Flow Vision; расширенный мониторинг функционирования Brocade (APM) (включая Top Talkers для E_Ports, F_Ports и режим Fabric); адаптивные сетевые сервисы Brocade (Ingress Rate Limiting, Traffic Isolation, QoS); Bottleneck Detection; усовершенствованное зонирование Brocade (стандартное зонирование, зонирование на базе портов / имен WWN, широковещательное зонирование); Dynamic Fabric Provisioning (DFP); динамический выбор маршрута (DPS); расширенные сети Brocade; усовершенствованная функция восстановления разрешений на передачу пакетов между буферами; мониторинг состояния коммутируемой сети Brocade; FDMI; Перенаправление фреймов; Frame-based Trunking; сначала кратчайшие сетевые маршруты (FSPF); встроенная маршрутизация; IPoFC; Brocade ISL-магистрали; сервер управления; NPIV; NTP v3; защита портов; уведомление о зарегистрированных изменениях состояния (RSCN); надежная фиксация транзакций (RCS); Server Application Optimization (SAO); сервер простых имен (SNS); Virtual Fabrics (Logical Switch, Logical Fabric) Примечание. Некоторые службы коммутации не применимы или отсутствуют в режиме Brocade Access Gateway. |
| USB | USB-порт для загрузки файла системного журнала и обновления прошивки |
| Расширение | Оптоволоконный канал, динамическое сжатие (Brocade LZO) и шифрование (AES-GCM-256); интеграция опциональных оптоволоконных каналов на 10 Гбит/с для подключения DWDM MAN |
