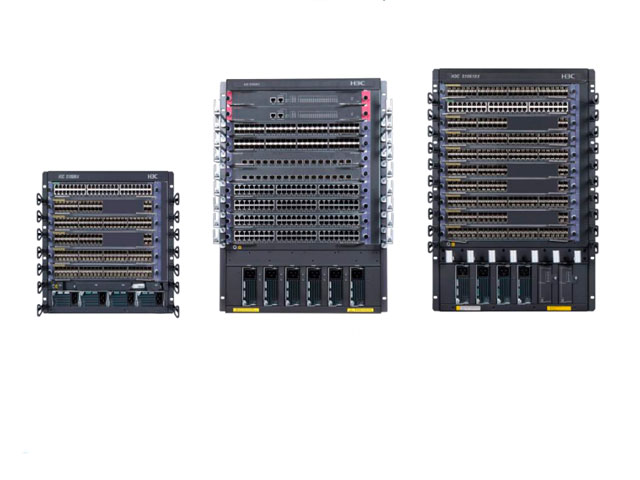

Техническое описание коммутатора H3C S10506X
| Коммутационная емкость | 60 Тбит/с |
| Производительность пересылки | 18000 млн. пакетов/с |
| Слоты для модулей MPU | 2 |
| Наименование модуля MPU | LSUM1MPUS06XEC0 |
| Процессор модуля MPU | 1,8 ГГц, 4 ядра |
| Флэш-память/ оперативная память SDRAM модуля MPU |
Флэш-память 2 Гбайт SDRAM 8 Гбайт |
| Консольные порты модуля MPU |
1 x RJ-45 1 x консольный USB |
| Порты управления (MGMT) на MPU |
2 x 10/100/1000M RJ-45 2 x 1000M SFP |
| Порты USB на MPU | 1 |
| Слоты для модулей LPU | 6 |
| Слоты для модулей коммутационных матриц | 5 (2 встроены в MPU) |
| Аппаратная архитектура | Архитектура Клоса с ортогональным соединением |
| Резервирование | Резервирование модулей MPU, модулей коммутационных матриц, блоков питания и вентиляторных модулей |
| Параметры окружающей среды |
Температура: 0° C .. 45° C (32° F .. 113° F) Влажность: 5% .. 95% (без конденсации) |
| Входное напряжение |
Питание от перем. тока: 100 .. 240 В Питание от пост. тока: -48 .. -60 В |
| Максимальная потребляемая мощность | 4580 Вт |
| Габариты (В x Ш x Г)/мм |
397×440×660 9RU |
| Вес в полной конфигурации |
<85 кг < 187,4 фунта |
| Ethernet |
Виртуальные локальные сети VLAN IEEE 802.1Q (до 4094 сетей VLAN) DLDP LLDP Настройка статических MAC-адресов Ограничение запоминания MAC-адресов Макс. 288 тыс. записей в таблице MAC-адресов Зеркальное дублирование портов и трафика Агрегация портов, изоляция портов и зеркальное дублирование портов 802.1d (STP)/802.1w (RSTP)/802.1s (MSTP) IEEE 802.3ad (динамическая агрегация каналов), статическая агрегация портов и агрегация каналов на различных шасси IEEE 802.1P (приоритеты по классам обслуживания CoS) IEEE 802.1ad (двойные теги QinQ), избирательное добавление двойных тегов QinQ и сопоставление сетей VLAN GVRP RRPP (Rapid Ring Protection Protocol) Поддержка кадров Jumbo SuperVLAN PVLAN VLAN+ многоадресной рассылки Подавление широковещательного/многоадресного шторма/одноадресного шторма из неизвестных пакетов Виртуальные локальные сети VLAN на базе портов, на базе протоколов, на базе подсетей и на базе MAC-адресов |
| Маршрутизация |
Макс. 360 тыс. записей в таблице маршрутизации IPV4 Статическая маршрутизация, RIP, OSPF, IS-IS и BGP4 IPv4/IPv6 ECMP VRRP Маршрутизация IPv4/IPv6 на основе политик Политики маршрутизации IPv4/IPv6 Двойной стек IPv4/IPv6 Статическая маршрутизация IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ VRRPv3 Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6, ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручное туннелирование IPv6, туннели IPv6 в IPv4, туннели ISATAP, туннели GRE, IPv6-туннель совместимый с IPv4 |
| Многоадресная рассылка |
PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP и Any-RP IGMP V1/V2/V3, отслеживание и фильтрация IGMP V1/V2/V3 Фильтрация IGMP и быстрое покидание группы IGMP PIM6-DM, PIM6-SM, PIM6-SSM MLD V1/V2, отслеживание и фильтрация MLD V1/V2 Политики многоадресной рассылки и управление качеством обслуживания (QoS) для многоадресной рассылки |
| Списки контроля доступа (ACL)/ управление качеством обслуживания (QoS) |
Стандартные и расширенные списки ACL Списки ACL для входа/выхода Списки контроля доступа для виртуальных локальных сетей (VLAN) Глобальные списки контроля доступа Гарантированная скорость доступа (CAR) для входящего/исходящего трафика с шагом 8 кбит/с QoS на базе Diff-Serv Маркировка и перемаркировка приоритетов 802.1P/DSCP Сопоставление приоритетов 802.1p, TOS, DSCP и EXP Гибкие алгоритмы планирования очередей, включая SP, WRR, SP+WRR и WFQ Ограничение исходящего трафика Предотвращение перегрузок, Tail-Drop и WRED |
| SDN/OPENFLOW |
OpenFlow 1.3 Множественные контроллеры (равных, главный/подчиненный) Множественные таблицы потоков Таблицы групп Счетчики |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VXLAN VTEP Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| Программирование и автоматизация |
Ansible Автоматизация DevOps с использованием Python, NETCONF, TCL и Restful API для автоматизации программирования сетей |
| MPLS/VPLS |
MPLS VPN уровня 3 VPN уровня 2: VLL (Martini, Kompella) MCE MPLS OAM VPLS, VLL Иерархия VPLS, QinQ+VPLS Функционал P/PE LDP |
| Безопасность |
Иерархическое управление пользователями и защита по паролю EAD Аутентификация через портал Аутентификация на основе MAC-адреса IEEE 802.1x и сервер IEEE 802.1x AAA/Radius HWTACACS SSHv1.5/SSHv2 Базовые и расширенные списки контроля доступа (ACL) для фильтрации пакетов Аутентификация в OSPF, RIPv2 и BGPv4 с использованием открытого текста и MD5 Различные комбинации привязок IP-адреса, идентификатора VLAN ID и MAC-адреса uRPF Резервирование данных по схеме активный/резервный |
| Управление системой |
Система сетевого управления IMC Загрузка и обновление программного обеспечения через XModem/FTP/TFTP SNMP v1/ v2/ v3 sFlow RMON и группы 1, 2, 3 и 9 Часы NTP Аварийные сигналы при неисправностях и автоматическое восстановление Системные журналы Механизм мониторинга состояния устройства, включая процессорные модули, объединительную плату, чипы и другие ключевые компоненты |
| Средства обеспечения высокой доступности |
Независимые модули коммутационных матриц Резервирование по схеме 1+1 ключевых компонентов, таких как модули MPU, и резервирование по схеме M+N блоков питания Резервирование по схеме N+1 модулей коммутационных матриц Пассивная объединительная плата Возможность горячей замены всех компонентов Резервирование данных в реальном времени на активном/резервном модулях MPU Защита процессора VRRP Установка исправлений без прерывания работы NSR/GR для OSPF/BGP/IS-IS/RSVP Агрегация портов и агрегация каналов на различных картах BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статической маршрутизации, со временем обнаружения аварийного переключения менее 50 миллисекунд Ethernet OAM (802.1ag и 802.3ah) RRPP/ERPS Виртуальный кабельный тестер (VCT) Smart-Link ISSU Сегментная маршрутизация |
| Средства эксплуатации и обслуживания |
Телеметрия IEEE 1588V2 |
| Энергосбережение | IEEE (802.3az) |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
