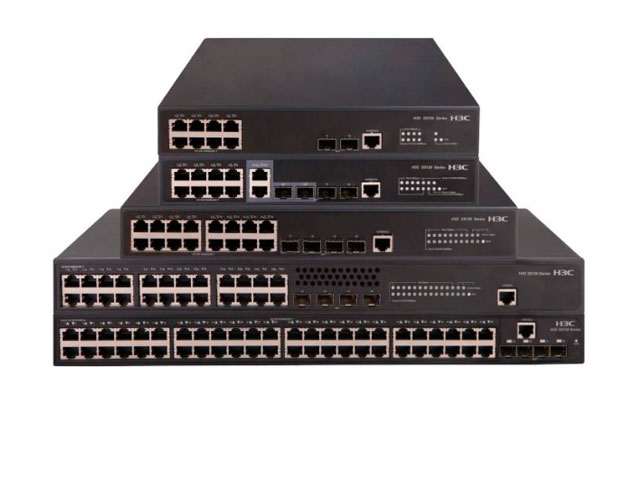

Техническое описание коммутатора H3C S5130S-52P-EI
| Коммутационная емкость портов | 104 Гбит/с |
| Коммутационная емкость устройства | 336 Гбит/с |
| Производительность пересылки | 78 млн. пакетов/с |
| Габариты (Ш × Г × В) | 440 × 230 × 43,6 |
| Вес | ≤ 3,5 кг |
| Порты 10/100/1000Base-T | 48 |
| Порты SFP | 4 |
| Макс. пропускная способность стекирования | 16 Гбит/с |
| Макс. устройств в стеке | 9 |
| Входное напряжение |
Питание от перем. тока: Номинальный диапазон входных напряжений: 100 .. 240 В перем. тока, 50/60 Гц Питание от пост. тока: Номинальный диапазон входных напряжений -54 .. -57 В пост. тока (S5130S-52P-PWR-EI, S5130S-28P-HPWR-EI с RPS1600-A) |
| Флэш-память/оперативная память SDRAM | 256 Мбайт/512 Мбайт |
| Потребляемая мощность (в полной конфигурации) | 41 Вт |
| Среднее время наработки на отказ (лет) | 115,68 |
| Рабочая температура |
-5°C .. 50°C (температура при нормальных условиях эксплуатации) -5°C .. 45°C (при использовании трансиверов с максимальной дальностью связи < 80 км) -5°C .. 40°C (при использовании трансиверов с максимальной дальностью связи ≥ 80 км) Высота на уровнем моря -60 м .. 5000 м: Начиная с 0 м высоты, максимальная рабочая температура уменьшается на 0,33°C на каждые 100 м увеличения высоты. |
| Температура при хранении | -40°C .. 70°C |
| Относительная влажность при работе и хранении (без конденсации) | 5% .. 95% |
| Агрегация портов |
Агрегация портов GE/10GE Динамическая агрегация Статическая агрегация Агрегация каналов на различных устройства |
| Подавление широковещательного/многоадресного/одноадресного шторма |
Подавление штормов на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS) Подавление штормов на основе битовой скорости (BPS) Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика |
| IRF2 |
Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Стекирование через стандартные интерфейсы Ethernet Локальное стекирование устройств и удаленное стекирование устройств |
| Поддержка кадров Jumbo | 10000 байт |
| Таблица MAC-адресов |
Таблица MAC-адресов на 16 тыс. записей Статические MAC-адреса MAC-адреса типа Blackhole |
| Сети VLAN |
Виртуальные локальные сети на базе портов (до 4094 сетей VLAN) Виртуальные локальные сети на базе MAC-адресов Виртуальные локальные сети на базе протоколов QinQ и избирательные QinQ Сопоставление сетей VLAN Сеть VLAN голосовой связи GVRP |
| DHCP |
Клиент DHCP Отслеживание DHCP Поддержка поля Option82 для отслеживания и фильтрации DHCP Ретрансляция DHCP Сервер DHCP Автонастройка DHCP |
| IP-маршрутизация |
1 тыс. записей в таблице маршрутизации IPV4 Статическая маршрутизация RIPv1/v2 и RIPng OSPFv1/v2 и OSPFv3 |
| Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP V2/V3 Отслеживание трафика MLD VLAN многоадресной рассылки |
| Протоколы управления кольцами на уровне 2 |
STP/RSTP/MSTP/PVST Smart Link RRPP Технология защиты коммутации от петель Ethernet G.8032 (ERPS) |
| Списки контроля доступа (ACL) |
Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, адресов источника IPv4/IPv6 Списки контроля доступа ACL для различных периодов времени Списки контроля доступа на базе VLAN Двусторонние списки контроля доступа |
| Управление качеством обслуживания (QoS) |
Ограничение скорости порта (на прием и передачу) Перенаправление пакетов Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкие алгоритмы планирования очередей для различных портов и очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR) и SP+WRR Перемаркировка приоритетов 802.1p DSCP |
| Зеркальное дублирование |
Зеркальное дублирование портов RSPAN |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Поддержка аутентификации, авторизации и учета (AAA) Аутентификация с использованием RADIUS HWTACACS SSH2.0 Изоляция портов Аутентификация согласно 802.1X, централизованная аутентификация по MAC-адресам Средства безопасности портов Защита от подмены IP-адреса источника HTTPs EAD |
| IEEE |
IEEE 802.3x IEEE 802.3u, IEEE 802.3z, IEEE 802.3ae IEEE 802.3az, IEEE 802.3ab, IEEE 802.3ah IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3bt IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s IEEE 802.1ax IEEE 802.1ag |
| Управление и обслуживание |
Загрузка и обновление программного обеспечения через Xmodem/FTP/TFTP Настройка через интерфейс командной строки (CLI), Telnet и консольный порт SNMPv1/v2/v3 и система сетевого управления с веб-интерфейсом Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей Система сетевого управления IMC Системный журнал, сигналы тревоги в зависимости от серьезности и вывод отладочной информации NTP Ping, Tracert Виртуальный кабельный тестер (VCT) Протокол обнаружения каналов устройства (DLDP) Обнаружение Loopback |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI-CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
| Безопасность |
CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
