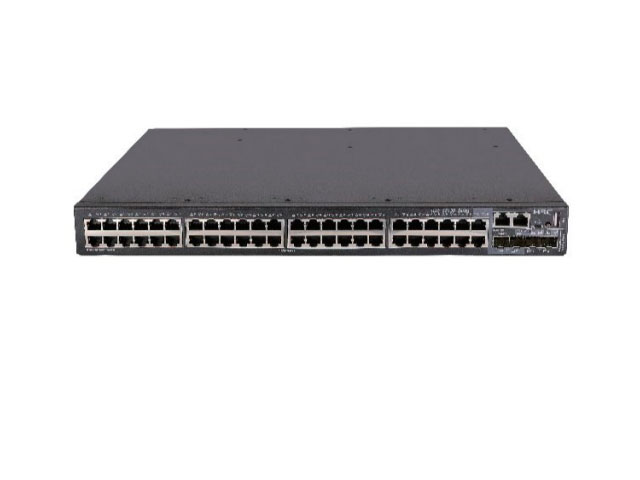

Техническое описание коммутатора H3C S5130S-52C-HI
| Коммутационная емкость портов | - |
| Коммутационная емкость устройства | 128 Гбит/с |
| Производительность пересылки | 132 млн. пакетов/с |
| Габариты (В × Ш × Г) | 440×460×43,6 |
| Вес | ≤ 4,5 кг |
| Порты передачи данных на передней панели | 48 портов Ethernet 10/100/1000BASE-T (включая 2 совмещенных порта), 2 порта SFP+ 10G/1G BASE-X |
| Консольный порт |
1 консольный порт RJ-45 1 консольный порт микро-USB При подключении к обоим портам доступен будет только консольный порт микро-USB. |
| Слоты расширения | 1 |
| Потребляемая мощность (в полной конфигурации) |
Один блок питания перем. тока: 49 Вт Один блок питания пост. тока: 58 Вт Два блока питания перем. тока: 51 Вт Два блока питания пост. тока: 52 Вт |
| Среднее время наработки на отказ (лет) | 151,28 |
| Флэш-память/ оперативная память SDRAM | 256 Мбайт/512 Мбайт |
| SDN/Open flow |
OpenFlow 1.3 Несколько контроллеров (равных, главный/подчиненный) Несколько таблиц для потоков Групповые таблицы Счетчики |
| Агрегация портов |
Агрегация портов GE/10GE Динамическая агрегация Статическая агрегация Агрегация каналов на различных устройствах |
| Характеристики портов |
Управление потоком согласно IEEE802.3x (дуплексный режим) Управление на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS)/битовой скорости (BPS) |
| IRF2 |
Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Стекирование через стандартные интерфейсы Ethernet Локальное стекирование устройств и удаленное стекирование устройств |
| Сети VLAN |
Виртуальные локальные сети на базе портов (до 4094 сетей VLAN) Виртуальные локальные сети на базе MAC-адресов Виртуальные локальные сети на базе протоколов QinQ и избирательные QinQ Сопоставление сетей VLAN Сеть VLAN голосовой связи GVRP |
| Списки контроля доступа (ACL) |
Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, адресов источника IPv4/IPv6 Списки контроля доступа ACL для различных периодов времени Списки контроля доступа на базе VLAN Двусторонние списки контроля доступа |
| Управление качеством обслуживания (QoS) |
Ограничение скорости порта (на прием и передачу) Перенаправление пакетов Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкие алгоритмы планирования очередей для различных портов и очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR), взвешенную справедливую организацию очередей (WFQ) и SP+WRR Перемаркировка приоритетов 802.1p DSCP |
| DHCP |
Клиент DHCP Отслеживание DHCP Поддержка поля Option82 для отслеживания и фильтрации DHCP Ретрансляция DHCP Сервер DHCP Автонастройка DHCP |
| IP-маршрутизация |
1 тыс. записей в таблице маршрутизации IPV4 Статическая маршрутизация RIPv1/v2 и RIPng OSPFv1/v2 и OSPFv3 |
| Таблица MAC-адресов | 16k |
| Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP/MLD VLAN многоадресной рассылк |
| Протоколы управления кольцами на уровне 2 |
STP/RSTP/MSTP/PVST Smart Link RRPP Технология защиты коммутации от петель Ethernet G.8032 (ERPS) |
| OAM |
802.1ag 802.3ah |
| Зеркальное дублирование |
Зеркальное дублирование портов RSPAN Зеркальное дублирование трафика |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Аутентификация на основе MAC-адреса Протокол 802.1X Гостевая сеть VLAN Аутентификация с использованием RADIUS SSH 2.0 Изоляция портов Средства безопасности портов Ограничение запоминания MAC-адресов Защита от подмены IP-адреса источника Динамическая проверка ARP, защита от атак типа "man-in-the-middle" и DoS-атак на ARP Привязка IP-адреса/порта/MAC-адреса EAD |
| Управление и обслуживание |
Загрузка и обновление программного обеспечения через Xmodem/FTP/TFTP Настройка через интерфейс командной строки (CLI), Telnet и консольный порт SNMPv1/v2/v3 и система сетевого управления с веб-интерфейсом Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей Система сетевого управления IMC Системный журнал, сигналы тревоги в зависимости от серьезности и вывод отладочной информации NTP Ping, Tracert Виртуальный кабельный тестер (VCT) Протокол обнаружения каналов устройства (DLDP) Обнаружение Loopback |
| Пониженное энергопотребление |
EEE (802.3az) Автоматическое отключение питания портов Отключение портов по расписанию |
| Входное напряжение |
Входное напряжение для моделей без PoE: Питание от перем. тока: Номинальный диапазон входных напряжений: 100 .. 240 В перем. тока, 50/60 Гц Питание от пост. тока: Максимальный диапазон входных напряжений -48В .. -60В пост. тока Входное напряжение для моделей с PoE: Блок питания перем. тока на 360 Вт: 100 .. 240 В, 50 .. 60 Гц Блок питания перем. тока на 720 Вт: 100 .. 240 В, 50 .. 60 Гц Блок питания перем. тока на 1110 Вт: 115 .. 240 В, 50 .. 60 Гц |
| Рабочая температура |
-5°C .. 50°C (температура при нормальных условиях эксплуатации) -5°C .. 45°C (при использовании трансиверов с максимальной дальностью связи < 80 км) -5°C .. 40°C (при использовании трансиверов с максимальной дальностью связи ≥ 80 км) Высота на уровнем моря -60 м .. 5000 м: Начиная с 0 м высоты, максимальная рабочая температура уменьшается на 0,33°C на каждые 100 м увеличения высоты. |
| Температура при хранении | -40°C .. +70°C |
| Относительная влажность при работе и хранении (без конденсации) | 5% .. 95% |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 для установок в телекоммуникационных центрах GB/T 9254 YD/T 993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
