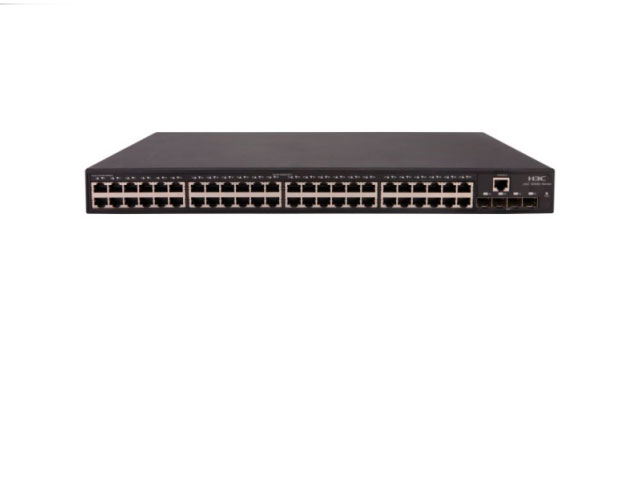

Техническое описание коммутатора H3C S5560S-52P-EI
| Коммутационная емкость портов | 104 Гбит/с |
| Коммутационная емкость устройства | 598 Гбит/с |
| Скорость пересылки пакетов | 78 млн. пакетов/с |
| Габариты (В × Ш × Г) | 43,6 × 440 × 360 мм (1,72 × 17,32 × 14,17 дюйма) |
| Вес | ≤ 8,5 кг (18,74 фунта) |
| Флэш-память/оперативная память SDRAM | 512 Мбайт/512 Мбайт |
| Порты управления Ethernet | 1 |
| Консольный порт |
1 консольный порт RJ-45 1 консольный порт микро-USB При подключении к обоим портам доступен будет только порт микро-USB. |
| Рабочие порты |
48 портов Ethernet 10/100/1000Base-T с автоматическим определением скорости 4 порта SFP GE |
| Пропускная способность интерфейса стекирования | 16 Гбит/с |
| Номинальное входное напряжение |
Питание от перем. тока: 100 .. 240 В перем. тока, 50/60 Гц Питание от пост. тока: –36 .. –72 В пост. тока |
| Минимальная потребляемая мощность |
Один блок питания перем. тока на 75 Вт: 21 Вт Два блока питания перем. тока на 75 Вт: 23 Вт Один блок питания перем. тока на 150 Вт: 24 Вт Два блока питания перем. тока на 150 Вт: 29 Вт Один блок питания пост. тока на 150 Вт: 25 Вт Два блока питания пост. тока на 150 Вт: 30 Вт |
| Максимальная потребляемая мощность |
Один блок питания перем. тока на 75 Вт: 44 Вт Два блока питания перем. тока на 75 Вт: 46 Вт Один блок питания перем. тока на 150 Вт: 46 Вт Два блока питания перем. тока на 150 Вт: 52 Вт Один блок питания пост. тока на 150 Вт: 57 Вт Два блока питания пост. тока на 150 Вт: 59 Вт |
| Среднее время наработки на отказ (лет) | 115,68 |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Температура при хранении | -40°C .. 70°C (-40°F .. 158°F) |
| Относительная влажность при работе и хранении (без конденсации) | Относительная влажность 5% .. 95%, без конденсации |
| SDN/OpenFlow |
OpenFlow 1.3 Несколько контроллеров (роль равного/главного/подчиненного контроллера) Одновременная обработка нескольких таблиц для потоков Групповые таблицы Счетчики |
| Агрегация каналов |
Агрегация портов 1G/10G/40G Статическая агрегация Динамическая агрегация Агрегация каналов на разных шасси |
| Характеристики портов |
Управление потоком согласно 802.3x (дуплексный режим) Подавление штормов на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS) Подавление штормов на основе битовой скорости (BPS) Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика |
| Поддержка кадров Jumbo | 10000 байт |
| Таблица MAC-адресов |
Таблица MAC-адресов на 16k записей MAC-адреса типа Blackhole Ограничение запоминания MAC-адресов |
| Сети VLAN |
Виртуальные локальные сети на базе портов Виртуальные локальные сети на базе MAC-адресов Виртуальные локальные сети на базе протоколов Виртуальные локальные сети на базе IP-подсетей QinQ и избирательные QinQ Сопоставление сетей VLAN Сеть VLAN голосовой связи MVRP |
| Резервирование на уровне 2 с защитой от петель |
STP/RSTP/MSTP/PVST+/RPVST+ Smart Link RRPP Технология защиты коммутации от кольца Ethernet G.8032 (ERPS) |
| DHCP |
Клиент DHCP Отслеживание и фильтрация трафика DHCP Ретрансляция DHCP Сервер DHCP Поддержка поля Option82 для отслеживания/ретрансляции DHCP |
| IRF2 |
IRF2 Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Стекирование через стандартные интерфейсы Ethernet Локальное стекирование устройств и удаленное стекирование устройств Поддержка стекирования до 9 устройств |
| IP-маршрутизация |
12k записей в таблице маршрутизации IPV4 Статическая маршрутизация RIPv1/v2 и RIPng OSPFv1/v2/v3 BGP и BGP4+ для IPv6 IS-IS VRRP/VRRPv3 |
| IPv6 |
Обнаружение соседних узлов (ND) PMTU IPv6-Ping, IPv6-Tracert, IPv6-Telnet и IPv6-TFTP Настраиваемые вручную туннели Туннелирование IPv6 через IPv4 Туннели ISATAP |
| Многоадресная рассылка |
Отслеживание IGMP v1/v2/v3 и отслеживание MLD v1/v2 Отслеживание PIM Прокси MLD VLAN многоадресной рассылки IGMP v1/v2/v3 и MLD v1/v2 PIM-DM, PIM-SM и PIM-SSM MSDP и MSDP для IPv6 MBGP и MBGP для IPv6 |
| Зеркальное дублирование |
Зеркальное дублирование потока Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов |
| OAM |
802.1ag 802.3ah |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, номера порта TCP/UDP и сети VLAN Списки контроля доступа ACL для различных периодов времени Двунаправленные списки контроля доступа (для входящего и исходящего направлений) Настройка списков контроля доступа ACL для конкретной VLAN Ограничение скорости приема и передачи пакетов (минимальный шаг для настройки CIR – 8 кбит/с) Перенаправление пакетов Приоритеты 802.1p и приоритеты DSCP Гарантированная скорость доступа (CAR) Восемь очередей на порт (включая процессорный порт) Гибкие алгоритмы планирования очередей на уровне порта и очереди, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR), взвешенную справедливую организацию очередей (WFQ), SP+WRR и WDRR Взвешенное произвольное ранее обнаружение (WRED) |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Аутентификация согласно 802.1X и централизованная аутентификация по MAC-адресам Гостевая сеть VLAN Аутентификация с использованием RADIUS Аутентификация HWTACACS SSH 2.0 Изоляция портов Средства безопасности портов Аутентификация через портал EAD Отслеживание и фильтрация трафика DHCP Динамическое обнаружение ARP Защита блоков данных мостового протокола BPDU и защита корневого узла Переадресация в обратном направлении для одноадресного трафика (uRPF) Привязка IP-адреса/порта/MAC-адреса Аутентификация в незашифрованном виде и аутентификация с использованием MD5 для пакетов OSPF и RIPv2 Инфраструктура шифрования с открытым ключом (PKI) Защита от подмены IP-адреса источника |
| Управление и обслуживание |
Загрузка и обновление программного обеспечения через XMODEM/FTP/TFTP Настройка через интерфейс командной строки (CLI), Telnet и консольный порт SNMPv1/v2/v3 Веб-интерфейс сетевого управления Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей Система сетевого управления IMC Системный журнал, сигналы тревоги в зависимости от серьезности и вывод отладочной информации NTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Ping и Tracert Виртуальный кабельный тестер (VCT) Протокол обнаружения каналов устройства (DLDP) LLDP, LLDP-MED Обнаружение Loopback |
| Энергосбережение |
802.3az EEE Автоматическое отключение питания портов Отключение питания портов по расписанию (задание по расписанию) |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 для установок центров связи GB/T 9254 YD/T 993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
