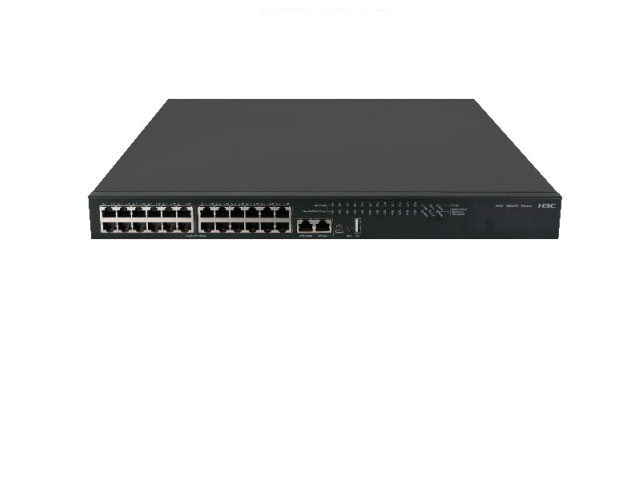

Техническое описание коммутатора H3C S6520X-26MC-UPWR-SI
| Коммутационная емкость портов | 400 Гбит/с |
| Скорость пересылки пакетов | 240 млн. пакетов/с |
| Габариты (Ш × Г × В) | 440*460*43,6 |
| Вес | ≤ 7 кг |
| Рабочие порты | 24 порта 100M/1G/2.5G/5GBase-T |
| Макс. устройств в стеке |
16k записей в таблице маршрутизации IPv4 8k записей в таблице маршрутизации IPv6 |
| Характеристики маршрутизации |
Интерфейсный модуль с 2 портами SFP+ 10G с поддержкой MACSec Интерфейсный модуль с 2 портами BASE-T 10G с поддержкой MACSec Модуль оптического интерфейса Ethernet на 2 порта SFP+ 10G Модуль оптического интерфейса Ethernet на 4 порта SFP+ 10G Интерфейсный модуль с 8 портами SFP+ 10G Интерфейсный модуль с 8 портами SFP+ 10G с поддержкой MACSec Интерфейсный модуль с 4 портами Ethernet 10/100/1000BASE-T и 6 портами SFP (2 совмещенных порта) Интерфейсный модуль с 8 портами Ethernet 1/2.5/5G BASE-T для витой пары Интерфейсный модуль с 8 портами Ethernet 1/2.5/5/10G BASE-T для витой пары Интерфейсный модуль с 2 портами SFP28 25GE Интерфейсный модуль с 2 портами QSFP+ 40GE |
| Модули расширения | 0 |
| Вентиляторные модули | 2 |
| Слоты для блоков питания |
Питание от перем. тока: 24 Вт Питание от пост. тока: 23 Вт |
| Потребляемая мощность в режиме бездействия |
Питание от перем. тока: 45 Вт Питание от пост. тока: 46 Вт |
| Максимальная потребляемая мощность |
Питание от перем. тока: 2000 Вт Питание от пост. тока: 960 Вт |
| Шумовые характеристики |
Нижняя граница: 47,4 дБ(А) Верхняя граница: 62,2 дБ(А) |
| Среднее время наработки на отказ (лет) | 83.6 |
| Питание устройств по витой паре (POE) | Модели UPWR поддерживают питание устройств по витой паре по стандарту POE++ |
| Диапазон входных напряжений |
Номинальное для версии с питанием от переменного тока: 100 .. 240 В перем. тока, 50/60 Гц Питание от пост. тока: -48 .. -60 В |
| Рабочая температура |
0°C .. 45°C (32°F .. 113°F) Высота на уровнем моря -60 м .. 5000 м: Начиная с 0 м высоты, максимальная рабочая температура уменьшается на 0,33°C на каждые 100 м увеличения высоты. |
| Температура при хранении | -40°C .. 70°C (-40°F .. 158°F) |
| Относительная влажность при работе и хранении (без конденсации) | Относительная влажность 5% .. 95%, без конденсации |
| Флэш-память/оперативная память SDRAM | 1 Гбайт/2 Гбайт |
| Консольный порт | 1 (на задней панели) |
| Порты управления Ethernet | 1 (на задней панели) |
| Порты USB | 1 (на задней панели) |
| Виртуализация |
Технология интеллектуальной отказоустойчивой архитектуры IRF2 Распределенное управление устройствами Распределенная агрегация каналов Распределенная отказоустойчивая маршрутизация Стекирование через стандартные порты Ethernet Локальное стекирование устройств и удаленное стекирование устройств Обнаружение множественной активности (MAD) на основе протоколов LACP, BFD и ARP |
| Поддержка кадров Jumbo | Поддерживается |
| Таблица MAC-адресов |
Таблица MAC-адресов на 32k записей Статические MAC-адреса MAC-адреса типа Blackhole Ограничение запоминания MAC-адресов |
| OpenFlow | OpenFlow 1.3 |
| VxLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| Сети VLAN |
Виртуальные локальные сети на базе портов (до 4094 сетей VLAN) VLAN по умолчанию Частные сети VLAN QinQ и гибкие QinQ Сопоставление сетей VLAN PVST+ и RPVST+ |
| Мониторинг трафика | sFLOW |
| DHCP |
Клиент DHCP Отслеживание и фильтрация трафика DHCP Ретрансляция DHCP Сервер DHCP Поддержка поля Option82 для отслеживания/ретрансляции DHCP |
| ARP |
16k записей ARP Статические записи Самопроизвольные запросы ARP Общий ARP-прокси и локальный ARP-прокси Динамическая проверка ARP Защита от атак на протокол ARP Подавление лавинных запросов ARP Подавление ARP источника Обнаружение ARP на основе записей безопасности при отслеживании DHCP, записей 802.1X и записей статической привязки IP-адреса/MAC-адреса |
| Маршрутизация |
Статическая маршрутизация IPv4/IPv6 Динамическая маршрутизация с поддержкой таких протоколов, как RIP v1/2 и RIPng Маршрутизация с использованием политик Многопутевая маршрутизация с равной стоимостью (ECMP) VRRP OSPFv1/v2/v3 BGP IS-IS |
| IPv6 |
Обнаружение соседних узлов (ND) PMTU ICMP v6, Telnet v6, SFTP v6, SNMP v6, BFD v6, VRRP v3 Портал IPv6 Туннели IPv6 |
| Многоадресная рассылка |
IGMP v2/v3 Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 Быстрое покидание группы при отслеживании IGMP Групповые политики при отслеживании IGMP PIM-SM, PIM-SSM, PIM-DM Отслеживание PIM MVRP (аналог GVRP) MFF Расширенные возможности многоадресной рассылки на уровне 3 |
| MPLS |
Поддержка MPLS Поддержка MCE Поддержка MPLS VPN, VPLS |
| Автоматическая настройка |
Автонастройка DHCP CWMP-TR069 |
| Подавление широковещательного/многоадресного/одноадресного шторма |
Подавление штормов на основе процента пропускной способности порта Подавление штормов на основе числа передаваемых пакетов в секунду (PPS) Подавление штормов на основе битовой скорости (BPS) Подавление широковещательного трафика/многоадресного трафика/неизвестного одноадресного трафика |
| Резервирование на уровне 2 с защитой от петель |
STP/RSTP/MSTP Защита корня STP Защита BPDU Отбрасывание BPDU Блокировка BPDU и защита корневого узла Обнаружение каналов (UDLD) Цифровой диагностический мониторинг (DDM) Технология защиты коммутации от петель Ethernet G.8032 (ERPS) |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Ограничение скорости на прием и передачу пакетов Гарантированная скорость доступа (CAR) COS, TOS Восемь выходных очередей на каждый порт Гибкие алгоритмы планирования очередей на уровне порта и очереди, включая строгие очереди приоритетов (SP), взвешенное дефицитное циклическое обслуживание (WDRR), взвешенное циклическое обслуживание (WRR), взвешенную справедливую организацию очередей (WFQ) и SP+WRR Приоритеты 802.1p и приоритеты DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника, IP-адреса назначения, порта, номера порта TCP/UDP, протокола и сети VLAN Настройки для различных периодов времени |
| Зеркальное дублирование |
Зеркальное дублирование потока Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов Зеркальное дублирование на основе политик Зеркальное дублирование трафика |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Аутентификация на основе MAC-адреса Протокол 802.1X Ограничение штормов Поддержка аутентификации, авторизации и учета (AAA) Аутентификация с использованием RADIUS HWTACACS SSH2.0 Изоляция портов Привязка IP-адреса/порта/MAC-адреса Защита от подмены IP-адреса источника HTTPs SSL Профили пользователей Инфраструктура шифрования с открытым ключом (PKI) Защита процессора Защита плоскости управления (CoPP), система предотвращения вторжений через беспроводную сеть (WIPS) Обнаружение соседних узлов (ND Detection), защита объявлений маршрутизаторов (RA Guard) |
| IEEE |
IEEE 802.3x IEEE 802.3ad IEEE 802.3af IEEE 802.3at IEEE 802.3bt IEEE 802.3bz IEEE 802.1p IEEE 802.1x IEEE 802.1q IEEE 802.1d IEEE 802.1w IEEE 802.1s |
| Загрузка и обновление |
Загрузка и обновление программного обеспечения через XMODEM/FTP/TFTP Загрузка и обновление с USB-накопителя |
| Управление и обслуживание |
Настройка через интерфейс командной строки (CLI) Вход в систему через Telnet или консольный порт Планировщик заданий ISSU Виртуальный кабельный тестер (VCT) 802.1ag и 802.3ah Простой протокол сетевого управления (SNMP) Система сетевого управления IMC Системный журнал Сигналы тревоги в зависимости от серьезности NTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Вывод отладочной информации Ping и Tracert RMON Отслеживание Удаленное обслуживание через Telnet |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 GB/T 9254 YD/T 993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
