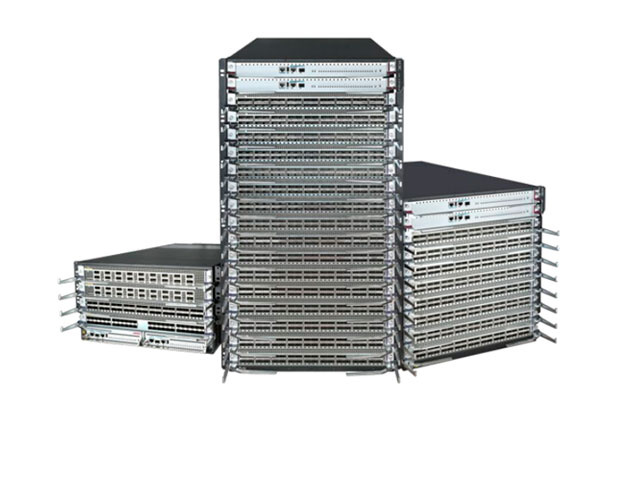

Техническое описание коммутатора ядра H3C S12508G-AF
| Коммутационная емкость | 115,2 / 516 Тбит/с |
| Пропускная способность | 43200 млн. пакетов/с |
| Слоты для модулей MPU | 2 |
| Слоты для модулей LPU | 8 |
| Максимальная потребляемая мощность | 12000 Вт |
| Вес (в полной конфигурации) |
≤ 190 кг ≤ 418,9 фунта |
| Габариты (В x Ш x Г) |
531 x 440 x 857 мм (12U) 20,9 x 17,3 x 33,7 дюйма |
| Слоты для модулей коммутационных матриц | 6 |
| Наименование модуля MPU | LSXM2SUPT2 |
| Процессор модуля MPU | Четырехъядерный, 2,2 ГГц |
| Память SDRAM модуля MPU | 16 Гбайт |
| Флэш-память модуля MPU | 4 Гбайт |
| Консольные порты на MPU | 1 |
| Порты управления (MGMT) на MPU | 2 |
| Порты USB на MPU | 1 |
| Резервирование | Резервирование модулей MPU, модулей коммутационных матриц, блоков питания и вентиляторных модулей |
| Ethernet |
IEEE 802.1Q Протокол обнаружения каналов устройств DLDP Протокол обнаружения сетевых устройств на канальном уровне LLDP Настройка статических MAC-адресов Ограничение запоминания MAC-адресов Зеркальное дублирование портов и трафика Агрегация портов, изоляция портов и зеркальное дублирование портов IEEE 802.1D (протокол покрывающего дерева STP)/802.1w (быстрый протокол покрывающего дерева RSTP)/802.1s (множественный протокол покрывающего дерева MSTP) IEEE 802.3ad (динамическая агрегация каналов), статическая агрегация портов и агрегация каналов на различных шасси |
| IPv4 |
Статическая маршрутизация, RIP, OSPF, IS-IS и BGP4 ECMP Маршрутизация на основе политик Политики маршрутизации |
| IPv6 |
Двойной стек IPv4/IPv6 Статическая маршрутизация IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ VRRPv3 и балансировка нагрузки VRRPv3 Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 и ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручное туннелирование IPv6, туннели IPv6 в IPv4, туннели ISATAP, туннели GRE и автоматическое туннелирование IPv6 для совместимости с IPv4 ECMP Маршрутизация на основе политик Политики маршрутизации Фрагментирование и повторная сборка сообщений IP |
| Многоадресная рассылка |
PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP и Any-RP IGMP V1/V2/V3, отслеживание и фильтрация IGMP V1/V2/V3 PIM6-DM, PIM6-SM и PIM6-SSM MLD V1/V2, отслеживание и фильтрация MLD V1/V2 Политики многоадресной рассылки и управление качеством обслуживания (QoS) для многоадресной рассылки |
| MPLS/VPLS |
Поддержка MPLS VPN уровня 3 Поддержка VPN уровня 2: VLL (Martini, Kompella) Поддержка MCE Поддержка MPLS OAM Поддержка VPLS, VLL Поддержка иерархических VPLS и двойных тегов QINQ+VPLS для доступа Поддержка функционала P/PE Поддержка протокола LDP |
| Списки контроля доступа (ACL) |
Стандартные и расширенные списки ACL Списки ACL для входа/выхода Списки контроля доступа для виртуальных локальных сетей (VLAN) Глобальные списки контроля доступа |
| Управление качеством обслуживания (QoS) |
QoS на базе Diff-Serv Строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR), SP+WRR Ограничение входящего трафика Ограничение исходящего трафика Защита от перегрузок Маркирование и перемаркирование приоритетов Сопоставление приоритетов 802.1p, TOS, DSCP и EXP |
| Программирование и автоматизация |
Поддержка технологии автоматизации Ansible Поддержка автоматического координирования сети с использованием Python/NETCONF/TCL/Resful API для реализации автоматизированных функций эксплуатации и обслуживания на базе DevOps |
| SDN / OPENFLOW |
Поддержка стандарта OPENFLOW 1.3 Поддержка нескольких контроллеров (режим равных, режим с резервным) Поддержка нескольких таблиц для потоков Поддержка групповых таблиц Поддержка счетчиков |
| Сеть без потерь | Поддержка RDMA, PFC, ECN и других функций Lossless Ethernet («Ethernet без потерь») |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN Распределенная плоскость управления IS-IS+ENDP Централизованная плоскость управления OpenFlow+Netconf VxLAN/RoCE поверх VxLAN/BGP EVPN |
| Средства обеспечения высокой доступности |
Независимые модули коммутационных матриц Резервирование по схеме 1+1 ключевых компонентов, таких как модули MPU и блоки питания Резервирование по схеме N+1 модулей коммутационных матриц Пассивная объединительная плата Архитектура Клоса+, не предусматривающая промежуточной плоскости Возможность горячей замены всех компонентов Резервирование данных в реальном времени на активном/резервном модулях MPU Установка исправлений без прерывания работы NSR/GR для OSPF/BGP/IS-IS/RSVP Агрегация портов и агрегация каналов на различных картах BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статической маршрутизации, со временем аварийного переключения менее 10 миллисекунд RRPP Протокол обнаружения каналов устройств DLDP Виртуальный кабельный тестер (VCT) Smart-Link Микросегментация |
| Безопасность |
Поддержка решений безопасности EAD (контроль доступа конечных узлов) Поддержка аутентификации через портал Поддержка аутентификации на основе MAC-адреса Поддержка IEEE 802.1x и сервера IEEE 802.1x Поддержка AAA/Radius Поддержка HWTACACS, поддержка аутентификации в интерфейсе командной строки Поддержка SSHv1.5/SSHv2 Поддержка механизма фильтрации потоков на основе списков контроля доступа (ACL) Поддержка аутентификации сообщений OSPF, RIPv2 и BGPv4 с использованием открытого текста и шифрования MD5 Поддержка интерфейса командной строки с иерархической защитой для предотвращения несанкционированного доступа пользователей, а также настройка различных прав доступа для пользователей на различных уровнях Поддержка защиты от атак, направленных на отказ в обслуживании (DDos), атак на протокол ARP и атак на протокол ICMP Механизм защиты по имени пользователя и паролю для Telnet с поддержкой ограничения доступа по IP-адресам Поддержка различных комбинаций привязок IP-адреса, идентификатора VLAN ID, MAC-адреса и порта Поддержка переадресации в обратном направлении для одноадресного трафика (uRPF) Поддержка механизма резервирования с основными и резервными данными Поддержка аварийных сигналов при неисправностях и автоматического восстановления Поддержка системного журнала |
| Управление системой |
Поддержка FTP, TFTP, Xmodem Поддержка SNMP v1/v2/v3 Поддержка статистики трафика sFlow Поддержка RMON Поддержка часов NTP, поддержка SNTP Поддержка функции статистики трафика NetStream Поддержка gRPC Поддержка функции телеметрии для визуализации трафика |
| Температура |
Рабочая температура: 0°C .. 40°C (32°F .. 104°F) Температура при хранении: -40°C .. 70°C (-40°F .. 158°F) |
| Влажность | 5% .. 95% (без конденсации) |
| Энергосбережение | Поддержка энергоэффективного Ethernet IEEE 802.3az |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 (CFR 47) КЛАСС A по ICES-003 КЛАСС A по VCCI-CISPR 32 КЛАСС A по CISPR 22 КЛАСС A по EN 55022 КЛАСС A по AS/NZS CISPR22 КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 |
