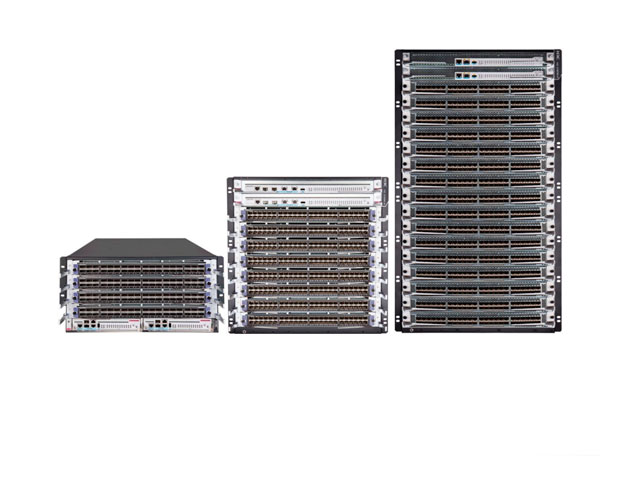

Техническое описание коммутатора ядра H3C S12504X-AF
| Коммутационная емкость | 57,6 / 387 Тбит/с |
| Пропускная способность | 28800 млн. пакетов/с |
| Слоты для модулей MPU | 2 |
| Слоты для модулей LPU | 4 |
| Максимальная потребляемая мощность | 4800 Вт |
| Вес (в полной конфигурации) |
≤ 100 кг ≤ 220,5 фунтов |
| Габариты (В x Ш x Г) |
264 x 440 x 857 мм (6U) 10,4 x 17,3 x 33,7 дюйма |
| Слоты для модулей коммутационных матриц | 6 |
| Наименование модуля MPU |
LSXM1SUP04B1 LSXM1SUP04H1 |
| Процессор модуля MPU | Четырехъядерный, 1,2 ГГц |
| Память SDRAM модуля MPU |
8 Гбайт 16 Гбайт |
| Флэш-память модуля MPU | 1 Гбайт |
| Консольные порты на MPU | 1 |
| Порты управления (MGMT) на MPU |
2 x 10/100/1000M Base-T 2 x 1000M SFP |
| Порты USB на MPU | 1 |
| Резервирование | Резервирование модулей MPU, модулей коммутационных матриц, блоков питания и вентиляторных модулей |
| Ethernet |
IEEE 802.1Q Протокол обнаружения каналов устройств DLDP Протокол обнаружения сетевых устройств на канальном уровне LLDP Настройка статических MAC-адресов Ограничение запоминания MAC-адресов Зеркальное дублирование портов и трафика Агрегация портов, изоляция портов и зеркальное дублирование портов IEEE 802.1D (протокол покрывающего дерева STP)/802.1w (быстрый протокол покрывающего дерева RSTP)/802.1s (множественный протокол покрывающего дерева MSTP) IEEE 802.3ad (динамическая агрегация каналов), статическая агрегация портов и агрегация каналов на различных шасси |
| IPv4 |
Статическая маршрутизация, RIP, OSPF, IS-IS и BGP4 VRRP и балансировка нагрузки VRRP ECMP Маршрутизация на основе политик Политики маршрутизации Туннелирование GRE, IPv4 в IPv4 |
| IPv6 |
Двойной стек IPv4/IPv6 Статическая маршрутизация IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ VRRPv3 и балансировка нагрузки VRRPv3 Обнаружение соседних узлов (ND) и PMTUD Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 и ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручное туннелирование IPv6, туннели IPv6 в IPv4, туннели ISATAP, туннели GRE и автоматическое туннелирование IPv6 для совместимости с IPv4 ECMP Маршрутизация на основе политик Политики маршрутизации |
| Многоадресная рассылка |
PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP и Any-RP IGMP V1/V2/V3, отслеживание и фильтрация IGMP V1/V2/V3 PIM6-DM, PIM6-SM и PIM6-SSM MLD V1/V2, отслеживание и фильтрация MLD V1/V2 Политики многоадресной рассылки и управление качеством обслуживания (QoS) для многоадресной рассылки Репликация многоадресной рассылки на коммутационных матрицах и сервисных картах |
| MPLS VPN |
Функционал P/PE в соответствии с RFC2547bis Три режима MPLS VPN для конфигураций с разными автономными системами (AS): Опция 1, Опция 2 и Опция 3 Иерархия PE (HoPE) Узлы с несколькими ролями VPLS Распределенные сети VPN многоадресной рассылки |
| Списки контроля доступа (ACL) |
Стандартные и расширенные списки ACL Списки ACL для входа/выхода Списки контроля доступа для виртуальных локальных сетей (VLAN) Глобальные списки контроля доступа |
| Управление качеством обслуживания (QoS) |
QoS на базе Diff-Serv SP/SDWRR Ограничение входящего трафика Ограничение исходящего трафика Защита от перегрузок Маркирование и перемаркирование приоритетов Сопоставление приоритетов 802.1p, TOS, DSCP и EXP VOQ |
| SDN / OPENFLOW |
Поддержка стандарта OPENFLOW 1.3 Поддержка нескольких контроллеров (режим равных, режим с резервным) Поддержка нескольких таблиц для потоков Поддержка групповых таблиц Поддержка счетчиков |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| Средства обеспечения высокой доступности |
Независимые модули коммутационных матриц Резервирование по схеме 1+1 ключевых компонентов, таких как модули MPU и блоки питания Резервирование по схеме N+1 модулей коммутационных матриц Пассивная объединительная плата Архитектура Клоса+, не предусматривающая промежуточной плоскости (12500X-AF) Возможность горячей замены всех компонентов Резервирование данных в реальном времени на активном/резервном модулях MPU Установка исправлений без прерывания работы NSR/GR для OSPF/BGP/IS-IS/RSVP Агрегация портов и агрегация каналов на различных картах BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статической маршрутизации, со временем аварийного переключения менее 50 миллисекунд IP FRR и TE FRR со временем аварийного переключения менее 50 миллисекунд |
| Безопасность |
Иерархическое управление пользователями и защита по паролю SSHv2 Контроль доступа по имени пользователю к FTP по IP-адресам Базовые и расширенные списки контроля доступа (ACL) для фильтрации пакетов Защита от атак на протокол ARP, неизвестных пакетов многоадресной рассылки, широковещательных пакетов, неизвестных одноадресных пакетов, пакетов сканирования локальной подсети, пакетов с TTL, равным 1 и пакетов других протоколов Управление по MAC-адресам и привязка IP-адреса/MAC-адреса Переадресация в обратном направлении для одноадресного трафика (uRPF) Протокол 802.1X Аутентификация через портал и через RADIUS Аутентификация в OSPF, RIPv2 и BGPv4 с использованием открытого текста и MD5 Защищенное сетевое управление с использованием SNMPv3 и SSHv2 Подавление широковещательных пакетов Резервирование данных по схеме активный/резервный |
| Управление системой |
Настройка с использованием командной строки через консольный порт/модем AUX/Telnet/SSH2.0 Загрузка/выгрузка файлов через FTP, TFTP, Xmodem и SFTP SNMP V1/V2/V3 RMON и группы 1, 2, 3 и 9 Часы NTP Анализ качества сети (Network Quality Analyzer, NQA) Аварийные сигналы при неисправностях и автоматическое восстановление Системные журналы |
| Температура |
Рабочая температура: 0°C .. 40°C (32°F .. 104°F) Температура при хранении: -40°C .. 70°C (-40°F .. 158°F) |
| Влажность | 5% .. 95% (без конденсации) |
| Защита окружающей среды | WEEE и RoHS |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 (CFR 47) КЛАСС A по ICES-003 КЛАСС A по VCCI-CISPR 32 КЛАСС A по CISPR 22 КЛАСС A по EN 55022 КЛАСС A по AS/NZS CISPR22 КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 |
