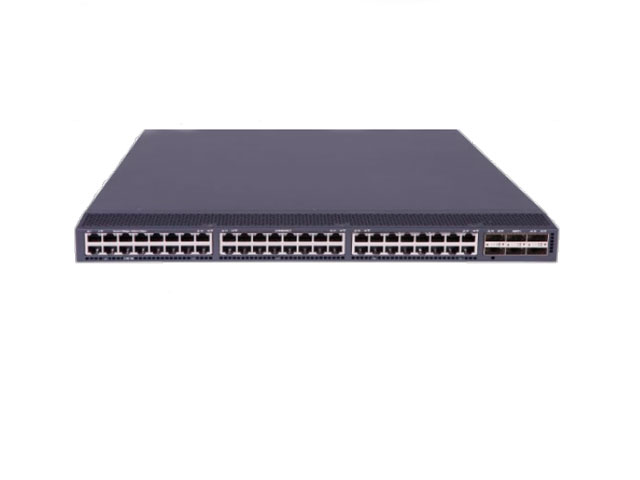

Техническое описание коммутатора ЦОД H3C S6800-54QT
| Коммутационная емкость портов | 1,44 Тбит/с |
| Производительность пересылки | 1080 млн. пакетов/с |
| Виртуализация устройства |
IRF2 DRNI |
| Виртуализация сети |
Сети VXLAN MP-BGP EVPN TRILL SPB |
| SDN | Контроллер VCFC |
| Функции для центров обработки данных |
FC/FCoE RDMA и RoCE 802.1Qbb PFC, 802.1Qaz ETS, ECN, DCBX SPB TRILL OpenFlow1.3.1 Цепочка сервисов Netconf, Python |
| Кадры Jumbo | + |
| Таблица MAC-адресов |
Статические MAC-адреса MAC-адреса типа Blackhole |
| Сети VLAN |
VLAN на основе портов (4094) VLAN по умолчанию |
| Мониторинг трафика | sFlow |
| DHCP |
Сервер/клиент DHCP Отслеживание DHCP Ретрансляция DHCP Поддержка поля option82 для отслеживания/ретрансляции DHCP |
| ARP |
Статические записи в таблице Самопроизвольные запросы ARP Динамическая проверка ARP Защита от атак на протокол ARP Подавление ARP источника Функция обнаружения ARP (проверка по записи безопасности в таблице отслеживания DHCP, записи в таблице 802.1x или записи статической привязки IP-адреса/MAC-адреса) |
| Маршрутизация IPv4 |
Статическая маршрутизация, RIP v1/v2, OSPFv1/v2/v3, BGP, IS-IS Протокол множества маршрутов с одинаковой метрикой (ECMP), VRRP, маршрутизация на основе политик |
| Маршрутизация IPv6 |
RIPng, OSPF v3, IS-IS v6 BGP4+ для IPv6, VRRP, стратегия маршрутизации IPv6 Обнаружение соседних узлов (ND) PMTU ICMP v6, Telnet v6, SFTP v6, SNMP v6, BFD v6, VRRP v3 Портал IPv6 Туннели IPv6 |
| Протоколы многоадресной рассылки |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 IGMP v1/v2/v3 PIM-DM/SM IPv6 PIM-DM/SM/SSM PIM, MSDP Отслеживание трафика MLD Политика многоадресной рассылки |
| Автоматическая настройка | Автонастройка и откат конфигурации |
| MPLS |
MCE MPLS VPN и VPLS |
| MSTP |
STP/RSTP/MSTP PVST+/RPVST+ Защита корня STP Защита BPDU |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Управление потоком Гарантированная скорость доступа (CAR) Восемь выходных очередей на каждый порт Гибкие алгоритмы планирования очередей, настраиваемые на уровне порта и очереди, поддержка строгой очереди приоритетов (SP), взвешенного циклического обслуживания (WRR), взвешенной справедливой организации очередей (WFQ), SP + WRR, SP + WFQ и других режимов Ремаркирование приоритетов 802.1p и DSCP Фильтрация пакетов на уровнях со 2 по 4 на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника (IPv4/IPv6), IP-адреса назначения (IPv4/IPv6), порта, протокола и классификации трафика VLAN. Настройки для различных периодов времени Взвешенное случайное раннее обнаружение (WRED) |
| Зеркальное дублирование |
Зеркальное дублирование потока Зеркальное дублирование портов по схеме N:4 Локальное и удаленное зеркальное дублирование портов |
| Безопасность |
Иерархическое управление пользователями и защита по паролю Поддержка аутентификации, авторизации и учета (AAA) Аутентификация с использованием RADIUS HWTACACS SSH 2.0, SCP Привязка IP-адреса/MAC-адреса/порта Защита от подмены IP-адреса источника HTTPs SSL Инфраструктура шифрования с открытым ключом (PKI) Подавление одноадресного/многоадресного/широковещательного шторма (на основании процента загрузки или числа кадров в секунду) |
| Обновление встроенного программного обеспечения | Обновление через XModem, протокол передачи файлов FTP и Trivial FTP (TFTP) |
| Управление и обслуживание |
Настройка через интерфейс командной строки (CLI), Telnet и консольный порт Планировщик заданий ISSU SNMP (простой протокол сетевого управления) Удаленный мониторинг (RMON) сигналов тревоги, событий и исторических записей Система сетевого управления H3C Intelligent Management Centre (iMC) Системный журнал, syslog Иерархические сигналы тревоги NTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Вывод отладочной строки Ping, Tracert Track, LLDP, LLDP-MED Удаленное обслуживание через Telnet Копирование файлов коммутатора на флэш-накопитель USB или с такого накопителя |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB 9254 YD/T993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
| Максимальное количество записей в таблице MAC-адресов | 288 тыс. |
| Максимальное количество записей в таблице маршрутов IPv4 (FIB IPv4) | 250 тыс. |
| Максимальное количество записей в таблице маршрутов IPv6 (FIB IPv6) | 120 тыс. |
| Размер таблицы для динамического ARP | 208 тыс. |
| Размер таблицы обнаружения соседних узлов (ND) IPv6 | 104 тыс. |
| Максимальное количество маршрутов многоадресной рассылки (FIB IPv4/IPv6 для многоадресного трафика) | 16 тыс. / 8 тыс. |
| Максимальное количество списков контроля доступа ACL |
16 тыс. на вход 1 тыс. на выход |
| Максимальное количество интерфейсов VSI |
(8 тыс. - 1) (4 тыс. - 1 граничный) |
| Максимальное количество конечных точек туннелей (VTEP) | 4 тыс. |
| Максимальное количество интерфейсов VLAN | 2 тыс. |
| Максимальное количество групп агрегации (LAG) | 1024 |
| Максимальное количество каналов в группе агрегации (LAG) | 32 |
| Кадры Jumbo | 10000 |
| Габариты (В × Ш × Г) |
44 × 440 × 460 мм (1U) 1,73 × 17,32 × 18,11 дюйма |
| Вес | ≤ 13 кг (28,66 фунта) |
| Консольный порт | Консольный порт: 1; консольный порт мини-USB: 1 |
| Флэш-память/ оперативная память | 1 Гбайт/4 Гбайт |
| Порты Ethernet для управления |
10M/100M/1000MBase-T: 1 SFP 1000Base-X: 1 |
| Порт USB | 1 |
| Порты 1/10G Base-T | 48 |
| Порты 1/10G SFP+ | - |
| Порты QSFP | 6 |
| Порты QSFP28 | - |
| Слоты для модулей | - |
| Входное напряжение – питание от перем. тока |
Номинальный диапазон напряжений: 100 .. 240 В перем. тока, 50/60 Гц Максимальный диапазон напряжений: 90 .. 290 В перем. тока |
| Входное напряжение – питание от пост. тока | Номинальный диапазон напряжений: -38,4 .. -72 В пост. тока |
| Блоки питания | Два |
| Вентиляторы | Пять с возможностью горячей замены, регулировки скорости вращения и изменения направления воздушного потока |
| Потребляемая мощность (при бездействии) |
PSR450-12A1: Один блок питания перем. тока: 103 Вт Два блока питания перем. тока: 109 Вт PSR450-12D: Один блок питания пост. тока: 107 Вт Два блока питания пост. тока: 113 Вт |
| Потребляемая мощность (в полной конфигурации) |
PSR450-12A1: Один блок питания перем. тока: 103 Вт Два блока питания перем. тока: 109 Вт PSR450-12D: Один блок питания пост. тока: 107 Вт Два блока питания пост. тока: 113 Вт |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Рабочая влажность (без конденсации) | 10% .. 90% |
