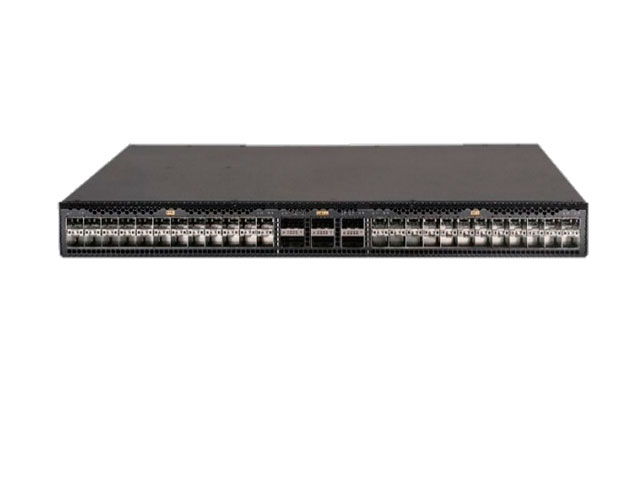

Техническое описание коммутатора ЦОД H3C S6805-54HF
| Габариты (В × Ш × Г) | 44 × 440 × 400 мм (1,74 × 17,32 × 15,74 дюйма) |
| Вес | ≤ 10 кг (22,04 фунта) |
| Последовательный консольный порт | 1 |
| Порт для внеполосного управления | Один порт GE для витой пары и один оптоволоконный порт GE |
| Консольный порт мини-USB | 1 |
| Порт USB | 1 |
| Порты QSFP28 | 6 |
| Порты SFP+ | 48 |
| Порты 10G Base-T | - |
| Входное напряжение перем. тока | 90 .. 290 В перем. тока |
| Входное напряжение пост. тока | –36 .. –72 В пост. тока |
| Слоты для блоков питания | 2 |
| Слоты для вентиляторных модулей | 5 с возможностью горячей замены, регулировки скорости вращения и изменения направления воздушного потока |
| Направление воздушного потока | От передней панели к задней или от задней панели к передней |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Рабочая влажность (без конденсации) | 5% .. 95% |
| Коммутационная емкость | 2,16 Тбит/с |
| Производительность пересылки | 1000 млн. пакетов/с |
| Виртуализация |
IRF2 Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Стекирование через стандартный порт Ethernet Локальное и удаленное стекирование |
| Агрегация каналов |
Агрегация каналов 10GE/40GE/100GE Статическая агрегация, динамическая агрегация |
| ЦОД |
Распределенный шлюз EVPN Сети VXLAN Цепочка сервисов RDMA и RoCE FCoE 802.1Qbb PFC, 802.1Qaz ETS, ECN, QCN, DCBX OpenFlow 1.3.1 NETCONF, Python, Ansible |
| Кадры Jumbo | Поддерживается |
| Таблица MAC-адресов |
Статические MAC-адреса MAC-адреса типа Blackhole |
| Сети VLAN |
VLAN на основе портов (кол-во: 4094) VLAN по умолчанию |
| Мониторинг трафика |
sFlow/NetStream Телеметрия INT (внутриполосная передача телеметрической информации по сети) |
| DHCP |
Сервер/клиент DHCP Отслеживание/ретрансляция DHCP |
| ARP |
Самопроизвольные запросы ARP Динамическая проверка ARP Подавление ARP источника Адреса ARP типа Blackhole ARP многоадресной рассылки Обнаружение ARP |
| IP-маршрутизация |
Статическая маршрутизация, RIPv1/v2, OSPFv1/v2/v3, BGP, IS-IS ECMP, VRRP, маршрутизация на основе политик BGP4+ для IPv6, VRRP, маршрутизация на основе политик для IPv6 RIPng, OSPFv3, ISISv6 |
| Поддержка IPV6 |
IPv6 ND IPv6 PMTU ICMPv6, Telnetv6, SFTPv6, SNMPv6, BFDv6, VRRPv3 Портал IPv6/туннели IPv6 |
| Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 IGMP v1 / v2 / v3 PIM-DM/SM Отслеживание трафика MLD Политика многоадресной рассылки VLAN многоадресной рассылки VLAN многоадресной рассылки Многоадресная рассылка поверх VXLAN |
| MPLS |
MPLS MCE MPLS VPN, VPLS MPLS TE |
| MSTP |
STP/RSTP/MSTP PVST+/RPVST+ Защита корня STP Защита BPDU |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Ограничение скорости входящего и исходящего трафика Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкая настройка алгоритмов организации очередей на уровне портов и на уровне очередей Алгоритмы организации очередей типа строгой очереди приоритетов (SP), взвешенного циклического обслуживания (WRR), взвешенной справедливой организации очередей (WFQ), SP + WRR и SP + WFQ Ремаркирование приоритетов 802.1p и DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, сети VLAN, IP-адреса источника (IPv4/IPv6), IP-адреса назначения (IPv4/IPv6), номера порта, типа протокола Настройки для различных периодов времени Списки ACL для входа/выхода Списки контроля доступа на базе VLAN Взвешенное произвольное ранее обнаружение (WRED) |
| Зеркальное дублирование |
Зеркальное дублирование трафика Зеркальное дублирование портов N:4 Локальное зеркальное дублирование порта Удаленное зеркальное дублирование порта (ERSPAN) |
| Безопасность |
Иерархическое управление пользователями и защита по паролю AAA /RADIUS/HWTACACS Привязка IP-адреса/MAC-адреса/номера порта Защита от подмены IP-адреса источника HTTPs/SSL |
| Загрузка и обновление |
Загрузка/обновление ПО через протокол XMODEM Загрузка/обновление ПО через FTP и TFTP |
| Управление и обслуживание |
Телеметрия Обнаружение микро-всплесков Автонастройка Настройка через интерфейс командной строки (CLI), Telnet и консольный порт Планирование заданий Удаленный мониторинг (RMON) SNMPv1/v2c/v3 IMC Netconf, Python Системные журналы Иерархические сигналы тревоги NTP, SNTP Кадры Jumbo Ping и tracert Вывод отладочной информации Выгрузка и загрузка файлов через порт USB |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
