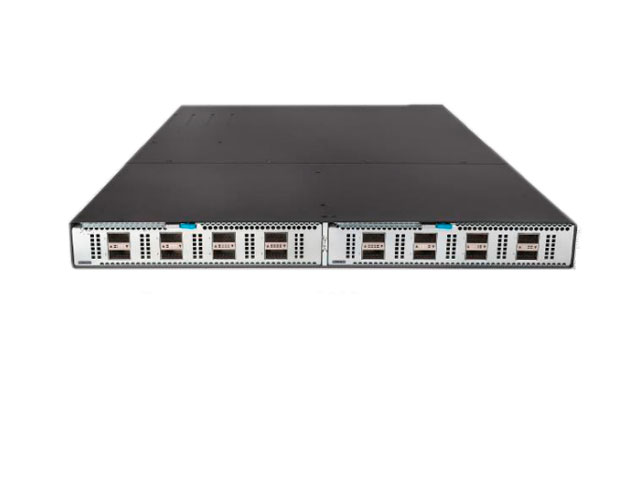

Техническое описание коммутатора ЦОД H3C S6850-2C
| Габариты (Ш × Г × В) | 44,2 × 440 × 660 мм (1,74 × 17,32 × 18,11 дюйма) |
| Вес | ≤ 16 кг (35,27 фунта |
| Последовательный консольный порт | 1 |
| Порт для внеполосного управления | Один порт GE для витой пары и один оптоволоконный порт GE |
| Консольный порт мини-USB | 1 |
| Порт USB | 1 |
| Флэш-память/оперативная память SDRAM | 4 Гбайт/8 Гбайт |
| Порты QSFP28 | 2 |
| Порты SFP28 | - |
| Порты SFP | - |
| Слоты расширения | 2 |
| Входное напряжение перем. тока | 90 .. 264 В перем. тока |
| Входное напряжение пост. тока | –40 .. –72 В пост. тока |
| Слоты для блоков питания | 2 |
| Слоты для вентиляторных модулей | 5 с возможностью горячей замены, регулировки скорости вращения и изменения направления воздушного потока |
| Направление воздушного потока | От передней панели к задней или от задней панели к передней |
| Фиксированная потребляемая мощность |
Один блок питания перем. тока: 136 Вт Два блока питания перем. тока: 148 Вт Один блок питания пост. тока: 132 Вт Два блока питания пост. тока: 146 Вт |
| Типичная потребляемая мощность |
Один блок питания перем. тока: 273 Вт (с LSWM18CQ) Два блока питания перем. тока: 282 Вт (с LSWM18CQ) Один блок питания пост. тока: 268 Вт (с LSWM18CQ) Два блока питания пост. тока: 275 Вт (с LSWM18CQ) |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Рабочая влажность | От 5% до 95% без конденсации |
| Коммутационная емкость | 3,6 Тбит/с |
| Производительность пересылки | 2024 млн. пакетов/с |
| Виртуализация устройства |
IRF2 DRNI |
| Виртуализация сети |
Сети VXLAN MP-BGP EVPN |
| SDN | Контроллер VCFC |
| ЦОД |
FCoE RDMA и RoCE 802.1Qbb PFC, 802.1Qaz ETS, ECN, DCBX OpenFlow 1.3.1 Цепочка сервисов NETCONF, Python |
| Средства эксплуатации и обслуживания |
INT (внутриполосная передача телеметрической информации по сети) ERSPAN GRPC Мониторинг микровсплесков трафика в буферах Netstream Sflow |
| Таблица MAC-адресов |
Статические MAC-адреса MAC-адреса типа Blackhole |
| Сети VLAN |
VLAN на основе портов (кол-во: 4094) VLAN по умолчанию |
| DHCP |
Сервер/клиент DHCP Отслеживание/ретрансляция DHCP Поддержка поля option82 для отслеживания/ретрансляции DHCP Сервер/клиент IPv6 DHCP Отслеживание/ретрансляция IPv6 DHCP |
| ARP |
Самопроизвольные запросы ARP Динамическая проверка ARP Подавление ARP источника Адреса ARP типа Blackhole ARP многоадресной рассылки Обнаружение ARP |
| IP-маршрутизация |
Статическая маршрутизация, RIPv1/v2, OSPFv1/v2/v3, BGP, IS-IS ECMP, VRRP, маршрутизация на основе политик BGP4+ для IPv6, VRRP, маршрутизация на основе политик для IPv6 RIPng, OSPFv3, ISISv6 |
| Поддержка IPV6 |
IPv6 ND IPv6 PMTU ICMPv6, Telnetv6, SFTPv6, SNMPv6, BFDv6, VRRPv3 Портал IPv6/туннели IPv6 |
| Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 IGMP v1 / v2 / v3 PIM-DM/SM IPv6 PIM-DM/SM/SSM Двунаправленные PIM, MSDP Отслеживание трафика MLD VPN многоадресной рассылки MBGP Двунаправленные PIM Политика многоадресной рассылки |
| Настройка без участия пользователя | Автонастройка |
| MPLS |
MPLS L3VPN VPLS |
| MSTP |
STP/RSTP/MSTP PVST+/RPVST+ Защита корня STP Защита BPDU |
| Управление качеством обслуживания (QoS)/списки контроля доступа (ACL) |
Ограничение скорости входящего и исходящего трафика Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкая настройка алгоритмов организации очередей на уровне портов и на уровне очередей Алгоритмы организации очередей типа строгой очереди приоритетов (SP), взвешенного циклического обслуживания (WRR), взвешенной справедливой организации очередей (WFQ), SP + WRR и SP + WFQ Ремаркирование приоритетов 802.1p и DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника (IPv4/IPv6), IP-адреса назначения (IPv4/IPv6), номера порта, типа протокола и сети VLAN. Настройки для различных периодов времени Списки ACL для входа/выхода Списки контроля доступа на базе VLAN Взвешенное произвольное ранее обнаружение (WRED) |
| Зеркальное дублирование |
Зеркальное дублирование трафика Зеркальное дублирование портов N:4 Локальное зеркальное дублирование порта Удаленное зеркальное дублирование порта (несколько портов на порт мониторинга) |
| Безопасность |
Иерархическое управление пользователями и защита по паролю AAA /RADIUS/HWTACACS SSH 2.0 Привязка IP-адреса/MAC-адреса/номера порта Защита от подмены IP-адреса источника HTTPs/SSL |
| Безопасность |
Шифрование с открытым ключом (PKI)L Протокол 802.1XL Аутентификация на основе MAC-адресаL EADL Сервер RADIUS для IPv6L Привязка порта IPv6L |
| Загрузка и обновление |
Загрузка/обновление ПО через протокол XMODEM Загрузка/обновление ПО через FTP и TFTP |
| Управление и обслуживание |
Настройка через интерфейс командной строки (CLI), Telnet и консольный порт Планирование заданий Обновление ПО без прерывания работы (ISSU) на основе IRF SNMPv1/v2c/v3 Телеметрия GRPC PTP IMC Системные журналы Иерархические сигналы тревоги NTP, SNTP Сигналы тревоги для блоков питания, вентиляторов и превышения температуры Вывод отладочной информации Ping и tracert Выгрузка и загрузка файлов через порт USB |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T 993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
