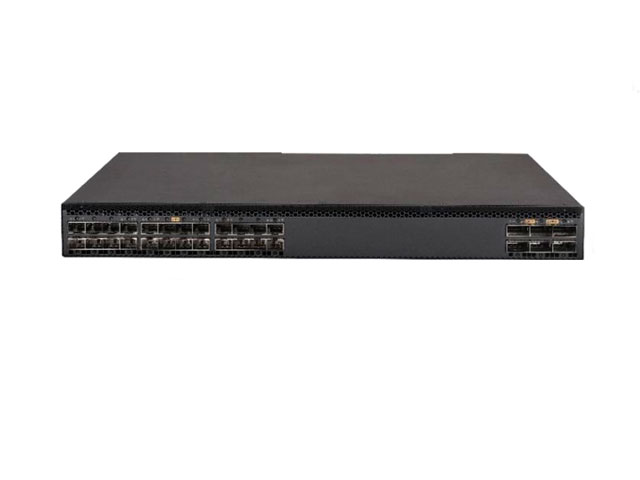

Техническое описание коммутатора ЦОД H3C S6860-30HF
| Габариты (Ш × Г × В) | 44 × 440 × 400 мм (1,73 × 17,32 × 15,75 дюйма) |
| Вес | ≤ 10 кг (22,05 фунта) |
| Консольный порт | 1 |
| Порт для внеполосного управления | Один порт GE для витой пары и один оптоволоконный порт GE |
| Порт USB | 1 |
| Порты SFP+ | 24 48 |
| Порты 10GBase-T | н/п н/п |
| Порты QSFP+ | Макс. 6 |
| Порты QSFP28 | Макс. 2 |
| Входное напряжение перем. тока | 90 .. 290 В перем. тока |
| Входное напряжение пост. тока | –36 .. –72 В пост. тока |
| Блоки питания | 2 |
| Вентиляторные модули | 4 |
| Направление воздушного потока | От передней панели к задней или от задней панели к передней |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Рабочая влажность | 10% .. 90% без конденсации |
| Коммутационная емкость | 960 Гбит/с |
| Производительность пересылки | 720 млн. пакетов/с |
| Режим пересылки | С промежуточной буферизацией и без буферизации |
| Виртуализация |
IRF2 Распределенное управление устройствами, распределенная агрегация каналов и распределенная отказоустойчивая маршрутизация Использование стандартных интерфейсов Ethernet для соединений IRF Настройка коммутационной матрицы IRF с использованием устройств IRF на одной площадке или в разных географических точках |
| Агрегация каналов |
Агрегация портов 10GE/40GE Статическая агрегация, динамическая агрегация Агрегация соединений на различных картах, агрегация соединений на различных устройствах с использованием M-LAG |
| ЦОД |
Шлюз VXLAN уровня 2, шлюз VXLAN уровня 3 Распределенный шлюз EVPN 802.1Qbb PFC, 802.1Qaz ETS, ECN QCN, ETS, DCBX FCOE Назначение адресов MAC и ARP по запросу EVB (VEB, VEPA, три режима мультиканальности) TRILL/TRILL и IRF SPB Netconf, python Цепочка сервисов OpenFlow Телеметрия Несколько контроллеров Openflow |
| Кадры Jumbo | Поддерживается |
| Таблица MAC-адресов |
Статические MAC-адреса MAC-адреса типа Blackhole |
| Сети VLAN |
VLAN на основе портов (кол-во: 4094) Super VLAN VLAN на основе MAC-адресов Базовые QinQ, гибкие QinQ |
| Мониторинг трафика | sFlow |
| DHCP |
Сервер/клиент DHCP Отслеживание/ретрансляция DHCP Поддержка отслеживания DHCP с использованием поля Option 82/поддержка агента ретрансляции DHCP с использованием поля Option 82 |
| ARP |
Самопроизвольные запросы ARP Динамическая проверка ARP Защита от атак на протокол ARP Подавление ARP источника Обнаружение ARP |
| IP-маршрутизация |
Статическая маршрутизация, RIPv1/v2, OSPFv1/v2/v3, BGP, IS-IS ECMP, VRRP, маршрутизация на основе политик BGP4+ для IPv6, VRRP, маршрутизация на основе политик для IPv6 |
| Поддержка IPV6 |
IPv6 ND IPv6 PMTU ICMPv6, Telnetv6, SFTPv6, SNMPv6, BFDv6, VRRPv3 Портал IPv6/туннели IPv6 |
| Многоадресная рассылка |
Отслеживание и фильтрация многоадресного трафика IGMP v2/v3 IGMP v1 / v2 / v3 PIM-DM/SM IPv6 PIM-DM/SM/SSM BIDIR-PIM, MSDP Отслеживание трафика MLD Политика многоадресной рассылки |
| Настройка без участия пользователя | Автонастройка и откат конфигурации |
| MPLS |
MCE MPLS VPN, VPLS |
| MSTP |
STP/RSTP/MSTP PVST+/RPVST+ Защита корневого узла для STP Защита от BPD |
| RPR | RRPP, Smart Link |
| Управление качеством обслуживания (QoS)/ списки контроля доступа (ACL) |
Ограничение скорости входящего и исходящего трафика Гарантированная скорость доступа (CAR) Восемь выходных очередей на порт Гибкая настройка алгоритмов организации очередей на уровне портов и на уровне очередей Алгоритмы организации очередей типа строгой очереди приоритетов (SP), взвешенного циклического обслуживания (WRR), взвешенной справедливой организации очередей (WFQ), SP + WRR и SP + WFQ Маркирование приоритетов 802.1p и DSCP Фильтрация пакетов на уровнях со 2 по 4 Классификация трафика на основе MAC-адреса источника, MAC-адреса назначения, IP-адреса источника (IPv4/IPv6), IP-адреса назначения (IPv4/IPv6), номера порта, типа протокола и сети VLAN. Настройки для различных периодов времени Взвешенное произвольное ранее обнаружение (WRED) |
| Зеркальное дублирование |
Зеркальное дублирование трафика Зеркальное дублирование портов N:4 Локальное и удаленное зеркальное дублирование портов |
| Безопасность |
Иерархическое управление пользователями и защита по паролю AAA (RADIUS/HWTACACS) SSH 2.0 Привязка IP-адреса, MAC-адреса и номера порта Защита от подмены IP-адреса источника HTTPS/SSL Шифрование с открытым ключом (PKI) |
| Загрузка и обновление |
Загрузка/обновление ПО через протокол XMODEM Загрузка/обновление ПО через FTP и TFTP |
| Управление и обслуживание |
Настройка через интерфейс командной строки (CLI) Настройка через Telnet Настройка через консольный порт RMON, журнал событий SNMPv1/v2c/v3 IMC Настройка через NETCONF Системные журналы Иерархические сигналы тревоги
NTP, SNTP Сигналы тревоги по состоянию блоков питания Сигналы тревоги по состоянию вентиляторных модулей Сигналы тревоги по температуре Вывод отладочной информации Ping и tracert Выгрузка и загрузка файлов через порт USB |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 подраздел B КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB/T 9254 YD/T993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
