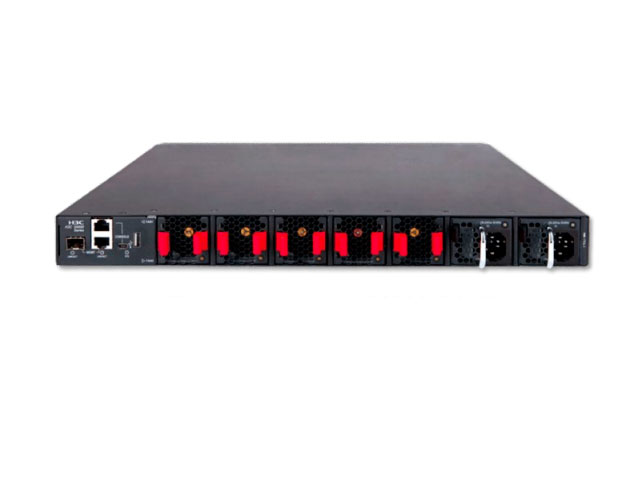

Техническое описание коммутатора ЦОД H3C S6890-54HF
| Габариты (Ш × Г × В) | 440 x 460 x 43,6 мм (1U) |
| Вес | <13 кг |
| Консольный порт | 1 |
| Порты Ethernet для управления | 2 |
| Порт USB | 1 |
| Порты 1/10G SFP+ | 48 |
| Порты QSFP28 | 6 |
| Блоки питания | 2 |
| Вентиляторные модули | 5 |
| Потребляемая мощность (фиксированная) |
Один блок питания перем. тока 140 Вт Один блок питания пост. тока 135 Вт Два блока питания перем. тока 155 Вт Два блока питания пост. тока 148 Вт |
| Потребляемая мощность (в полной конфигурации) |
Один блок питания перем. тока 327 Вт Один блок питания пост. тока 320 Вт Два блока питания перем. тока 340 Вт Два блока питания пост. тока 330 Вт> |
| Входное напряжение |
Версия с питанием от переменного тока: Номинальное напряжение: 100 .. 240 В перем. тока, 50 или 60 Гц Максимальное напряжение: 90 .. 264 В перем. тока, от 47 до 63 Гц Версия с питанием от постоянного тока: Номинальное напряжение: –48 .. –60 В пост. тока Максимальное напряжение: –40 .. –72 В пост. тока |
| Рабочая температура | 0°C .. 45°C (32°F .. 113°F) |
| Относительная влажность при работе | 10% .. 90% |
| Флэш-память/оперативная память SDRAM | 1 Гбайт/8 Гбайт |
| Коммутационная емкость | 2,16 Тбит/с |
| Пропускная способность | 720 млн. пакетов/с |
| Ethernet |
IEEE 802.1P (приоритеты по классам обслуживания CoS) IEEE 802.1Q Сопоставление сетей VLAN VLAN на основе портов (кол-во: 4094) GVRP Протокол обнаружения каналов устройств DLDP Протокол обнаружения сетевых устройств на канальном уровне LLDP Настройка статических MAC-адресов Ограничение запоминания MAC-адресов Зеркальное дублирование портов и трафика Агрегация портов, изоляция портов и зеркальное дублирование портов IEEE 802.1D (протокол покрывающего дерева STP)/802.1w (быстрый протокол покрывающего дерева RSTP)/802.1s (множественный протокол покрывающего дерева MSTP)/PVST (протокол покрывающего дерева для отдельной VLAN)
IEEE 802.3ad (динамическая агрегация каналов), статическая агрегация портов и агрегация каналов на различных шасси RRPP (быстрый протокол для защиты от петель) Поддержка кадров Jumbo SuperVLAN PVLAN VLAN многоадресной рассылки Подавление широковещательного/многоадресного шторма/одноадресного шторма из неизвестных пакетов |
| Маршрутизация |
Статическая маршрутизация, RIP, OSPF, IS-IS и BGP4 IPv4/IPv6 ECMP VRRP Маршрутизация IPv4/IPv6 на основе политик Политики маршрутизации IPv4/IPv6 Двойной стек IPv4/IPv6 Статическая маршрутизация IPv6, RIPng, OSPFv3, IS-ISv6 и BGP4+ VRRPv3 Pingv6, Telnetv6, FTPv6, TFTPv6, DNSv6 и ICMPv6 Технологии перехода с IPv4 на IPv6, такие как ручное туннелирование IPv6, туннели IPv6 в IPv4, туннели ISATAP, туннели GRE и автоматическое туннелирование IPv6 для совместимости с IPv4 |
| Многоадресная рассылка |
PIM-DM, PIM-SM, PIM-SSM, MSDP, MBGP и Any-RP IGMP V1/V2/V3, отслеживание и фильтрация IGMP V1/V2/V3 Фильтрация IGMP и быстрое покидание группы IGMP PIM6-DM, PIM6-SM и PIM6-SSM MLD V1/V2, отслеживание и фильтрация MLD V1/V2 Политики многоадресной рассылки и управление качеством обслуживания (QoS) для многоадресной рассылки |
| Списки контроля доступа (ACL)/управление качеством обслуживания (QoS) |
Стандартные и расширенные списки ACL Списки ACL для входа/выхода Списки контроля доступа для виртуальных локальных сетей (VLAN) Глобальные списки контроля доступа Гарантированная скорость доступа (CAR) для входящего трафика с шагом 8 кбит/с QoS на базе Diff-Serv Маркировка и перемаркировка приоритетов 802.1P/DSCP Сопоставление приоритетов 802.1p, TOS, DSCP и EXP Гибкие алгоритмы планирования очередей, включая строгие очереди приоритетов (SP), взвешенное циклическое обслуживание (WRR), взвешенную справедливую организацию очередей (WFQ), SP+WRR, SP+WFQ Ограничение исходящего трафика Предотвращение перегрузок, отбрасывание конца очереди (Tail-Drop) и взвешенное произвольное ранее обнаружение (WRED) |
| SDN/OpenFlow |
OpenFlow 1.3 Несколько контроллеров (равных, главный/подчиненный) Несколько таблиц для потоков Групповые таблицы Счетчики |
| Сети VXLAN |
Коммутация уровня 2 для VXLAN Маршрутизация уровня 3 для VXLAN VTEP-устройства для VXLAN Распределенная плоскость управления IS-IS+ENDP Распределенная плоскость управления MP-BGP+EVPN Централизованная плоскость управления OpenFlow+Netconf |
| MPLS/VPLS |
MPLS VPN уровня 3 VPN уровня 2: VLL (Martini, Kompella) MCE MPLS OAM VPLS, VLL VPLS иерархии Функционал P/PE LDP |
| Безопасность |
Иерархическое управление пользователями и защита по паролю EAD Аутентификация через портал Аутентификация на основе MAC-адреса IEEE 802.1x и сервер IEEE 802.1x AAA/Radius HWTACACS SSHv1.5/SSHv2 Базовые и расширенные списки контроля доступа (ACL) для фильтрации пакетов Аутентификация в OSPF, RIPv2 и BGPv4 с использованием открытого текста и MD5 Различные комбинации привязок IP-адреса, идентификатора VLAN ID и MAC-адреса Переадресация в обратном направлении для одноадресного трафика (uRPF) Резервирование данных по схеме активный/резервный |
| Управление системой |
Загрузка и обновление программного обеспечения через XModem/FTP/TFTP SNMP v1/ v2/ v3 sFlow RMON и группы 1, 2, 3 и 9 NTP Аварийные сигналы при неисправностях и автоматическое восстановление Системные журналы Механизм мониторинга состояния устройства |
| Средства обеспечения высокой доступности |
Резервирование ключевых компонентов, таких как блоки питания и вентиляторные модули Возможность горячей замены всех компонентов Защита процессора VRRP Установка исправлений без прерывания работы NSR/GR для OSPF/BGP/IS-IS/RSVP Агрегация портов и агрегация каналов на различных устройствах посредством IRF2 BFD для VRRP/BGP/IS-IS/OSPF/RSVP/статической маршрутизации, со временем обнаружения аварийного переключения менее 50 миллисекунд Ethernet OAM (802.1ag и 802.3ah) RRPP Протокол обнаружения каналов устройств DLDP Виртуальный кабельный тестер (VCT) Smart-Link ISSU |
| Электромагнитная совместимость |
КЛАСС A по FCC Часть 15 (CFR 47) КЛАСС A по ICES-003 КЛАСС A по VCCI КЛАСС A по CISPR 22 КЛАСС A по EN 55022 КЛАСС A по AS/NZS CISPR22 КЛАСС A по CISPR 32 КЛАСС A по EN 55032 КЛАСС A по AS/NZS CISPR32 CISPR 24 EN 55024 EN 61000-3-2 EN 61000-3-3 ETSI EN 300 386 GB 9254 GB 17625.1 YD/T993 |
| Безопасность |
UL 60950-1 CAN/CSA-C22.2 No.60950-1 IEC 60950-1 EN 60950-1 AS/NZS 60950-1 FDA 21 CFR Подраздел J GB 4943.1 |
