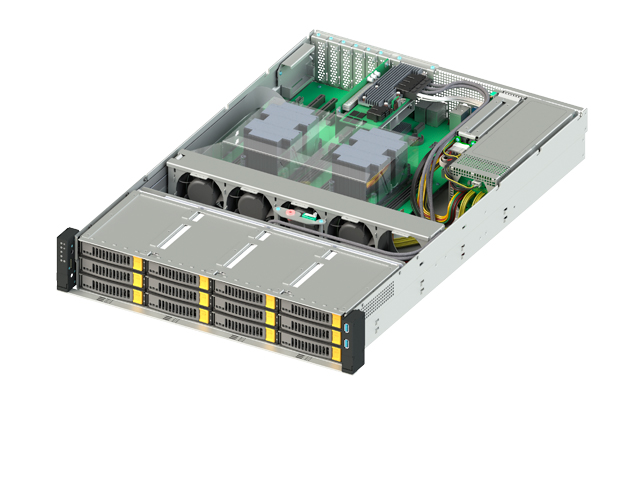

Описание сервера Норси-Дракон 12LFF
Универсальный двухпроцессорный сервер 2U, обеспечивающий баланс между требованиями по установке плат расширения и доступной емкости дискового хранения.
Назначение и применение:
- Системы обработки данных и СУБД;
- Виртуализация;
- Хранение данных.
Процессоры и платы расширения:
- 4 × PCIe x8 Low Profile;
- 1 × PCIe x16;
- 2 × Loongson 3C5000L.
Оперативная память:
- 8 × DIMM (4 модуля DIMM на процессор);
- До 512 Гбайт ОЗУ.
Дисковая подсистема:
- До 12 штук SAS/SATA дисков 3’5 (LFF) форм-фактора с установкой 12 дисков в переднюю кассету;
- 2 диска SATA (3G, 6G) 2’5 (SFF) форм-фактора с установкой в тыльную панель сервера.
Поддерживаются диски SAS 6/12G и SSD SAS 12G, устанавливаемые в 2’5 корзину-переходник. Каждый диск имеет индикатор работоспособности и неисправности.
Дисковые бекплейны:
- Пассивный SAS/SATA передний бекплейн;
- Пассивный SATA тыльный бекплейн.
Удобство обслуживания и эксплуатации:
- Установка в типовые 19’ шкафы (800мм);
- Сервер может устанавливаться в типовые шкафы 800мм глубиной, с учетом внешних кабельных сборок;
- Направляющая для укладки кабелей, кабельные застёжки на блоках питания;
- Для замены диска не нужно выдвигать дисковые полки, каждый диск доступен независимо с лицевой панели.
Электропитание и запас мощности:
- CRPS блоки питания по схеме 1+1;
- Сервер комплектуется блоком питания 220В или 48В по желанию Заказчика.
Безопасность:
- Запираемая защитная передняя панель с датчиком вскрытия;
- Запираемая крышка корпуса с датчиком вскрытия;
- Защитная панель тыльных дисков с датчиком вскрытия.
Технические характеристики сервера Норси-Дракон 12LFF
Материнская плата | EATX, двухпроцессорная |
Процессоры | 2 х Loongson 3C5000L |
ОЗУ | 8 × DDR4, поддержка модулей 16ГБ, 32ГБ, 64ГБ |
Максимальный объем | 512 ГБ |
Графический контроллер | Дискретный AST2500: макс. разрешение 1920×1200 |
PCIe-слоты расширения | 5: 1шт – PCIe 16x, 4шт – PCIe 8x |
Максимальное количество дисков 3’5 (LFF) | 12 × SAS/SATA |
Максимальное количество дисков 2’5 (SFF) | 2 × SATA |
M.2 на системной плате | 2 |
1 Gbe Ethernet | 2 |
1 Gbe BMC | 1 |
USB 3.0 | 2 на передней и 2 на тыльной панелях |
VGA | 1 на тыльной панели |
Номинальная мощность, Вт | До 1600 1+1 CRPS блоки питания |
Напряжение | 220/48B |
Системные вентиляторы | 4 шт. |
Размеры, мм | 482x705x87 |
Монтажный размер, U | 2 |
Масса, кг. | 19,5 |
Эксплуатационные параметры | Температура +5...35°C, Давление 630...800 мм рт ст |
