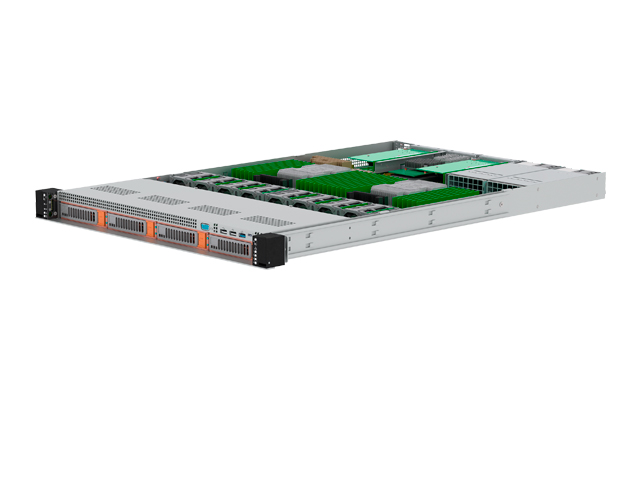

Описание сервера НОРСИ-ТРАНС НТ Паладин-Х14
Сервер "НТ" Паладин-Х14 является универсальным сервером на процессорах Xeon Scalable, включает встроенные 2х1G интерфейсами, 1G BMC. Включен в реестр МПТ.
Построен на базе материнской платы НИКА.469555.001.
Сервер поддерживает установку карт расширения:
- 3 шт. PCIe 8x Low Profile;
- Либо 2 шт. PCIe 16x FH;
- Либо 1 шт. PCIe 16x FH + 2 шт. PCIe 8x Low Profile.
Дополнительно к установке PCIe карт расширения сервер обеспечивает установку OCP 2.0 сетевой карты. а также наплатного RAID-контроллера с 4-16 SAS 12G линиями.
При установке PCIe-карт расширения, требующих дополнительного питания, на материнской плате предусмотрены два выделенных 12В разъема питания с подключением PCIe-карт расширения до 300Вт на каждый.
Включает разработанные «НТ» BIOS и BMC.
Назначение и применение:
- Cерверы обработки и баз данных;
- VDI и виртуализация;
- Типовые инфраструктурные задачи.
Совместимые 3’5 жесткие диски: Western Digital, Seagate, Toshiba емкостью 1-18 Тбайт.
Максимальные возможности по расширению:
- Выделенный OCP слот позволяет увеличить число сетевых интерфейсов без занятия места в PCIe-райзерах карт расширения;
- Установка наплатного RAID-контроллера позволяет использовать PCIe-райзеры только под карты расширения.
- 1+1 CRPS блоки питания мощностью 1200 Вт. Поддержка БП до 2000 Вт включительно;
- Сервер комплектуется блоком питания 220В или 48В по желанию Заказчика.
- Установка в типовые 19’ шкафы (800мм);
- Быстросъёмные крепления компонентов, в т.ч. для системной платы, дискового бекплейна, PCIe-плат расширения;
- Направляющая для укладки кабелей, кабельные застёжки на блоках питания;
- Исключение доступа к дискам, защитная панель, замок и датчики вскрытия (панели и крышки корпуса).
- Стандартные рельсы частичного выдвижения;
- Улучшенные рельсы полного выдвижения;
- Фирменная транспортная упаковка «НОРСИ-ТРАНС».
Электропитание:
Удобство обслуживания и эксплуатации:
Полноценный монтажный комплект и фирменная транспортная упаковка «НТ»:
Технические характеристики сервера НОРСИ-ТРАНС НТ Паладин-Х14
| Материнская плата | НИКА.469555.001 |
| Процессор | Intel Xeon Scalable с TDP до 205 Вт |
| ОЗУ | DDR4, до 24 шт. |
| Максимальный объем | 6 Тб |
| Чипсет | Intel® C624 |
| Графический контроллер | Дискретный 2D на основе AST2500:макс. разрешение 1920 × 1200 @60Hz |
| Количество PCIe gen3 плат расширения | 3 шт PCIe 8x Low Profile; либо 1 шт PCIe 16x FH + 2 шт PCIe 8x Low Profile; либо 1 шт PCIe 16x FH + 2 шт PCIe 8x Low Profile |
| OCP 2.0 | 1 карта расширения |
| Наплатный SAS/SATA RAID-контроллер PCIe 8x, 4-16i | 1 |
| Максимальное количество дисков 3’5 (LFF) | 4 -SAS/SATA |
| M.2 SSD на материнской плате | 2 |
| 1 Gbe Ethernet, портов | 2 на тыльной панели |
| 1Gbe BMC | 1 на тыльной панели |
| USB 3.0 | 3 на тыльной панели и 2 на передней панели |
| USB 2.0 | 2 на передней панели |
| microUSB | 1 на передней панели |
| VGA | 1 на передней панели и 1 на задней панели |
| Номинальная мощность, Вт | CRPS 1+1 БП, Поддержка БП по 2000Вт включительно. |
| Напряжение | 220/48В |
| Системные вентиляторы | До 8 шт. До 36Вт на вентилятор. Поддержка высокооборотных вентиляторов. |
| Монтажный размер, U | 1 |
| Эксплуатационные параметры | Температура +5...35°C, Давление 630...800 мм рт ст |
