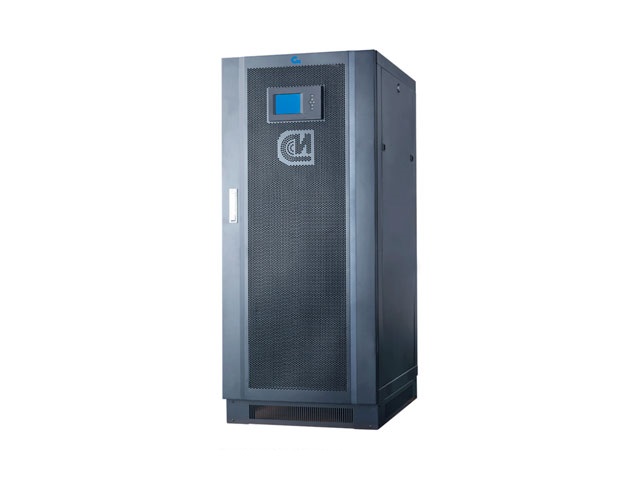

Технические характеристики СИП380А20МА14.9-33
| Общие | |
| Модель ИБП | СИП380А20МА14.9-33 |
| Полная мощность, кВА | 20 |
| Активная мощность, кВт | 18 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Модульный |
| Шкаф модульного ИБП | СИП380А100МДШ14-33 |
| Установленные силовые модули | СИП380А10МДС.9-33 x 2 |
| Установленные батарейные модули | СИП380А0МДБ18 х 2 без аккумуляторов |
| Количество свободных слотов расширения | 1 |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 380, 400, 415 В |
| Номинальный диапазон напряжений | 208 ~ 478 В |
| Диапазон входной частоты | 40 ~ 70 Гц |
| Номинальный входной ток | До 175 ампер |
| Входной коэффициент мощности | ≥ 0,99 |
| Коэффициент нелинейных искажений на входе | Менее 3% при полной нелинейной нагрузке |
| Диапазон напряжений в экономичном режиме | ± 10% |
| Тип входного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Выход | |
| Номинальное выходное напряжение | 380, 400, 415 В |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | Онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤2% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ±0.2% |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 60 минут, до 125% - 10минут, до 150% - 1 минута |
| КПД в режиме работы от электросети | ≥ 95% |
| КПД в экономичном режиме | ≥ 98% |
| Защита от всплесков напряжения | 4*600 Дж |
| Фильтрация | Встроенный фильтр |
| Тип выходного соединения | Клеммный терминал: три фазы, нейтраль и заземление |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | От +15% до -45% (опционально макс. +5%, +10%, +25% и мин. -20%, -30%) |
| Диапазон частот байпас | ±10% |
| АКБ | |
| Наличие встроенных АКБ | Да |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Количество встроенных АКБ | - |
| Напряжение на шине постоянного тока | ± 216 В (настраивается ±192, 204, 228, 240 В) постоянного тока |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальный заряд с температурной компенсацией напряжения |
| Ток заряда | До 12 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232/485 |
| Внутренний слот для карты управления | Два слота для карт SNMP и "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Сенсорный ЖК-дисплей и цифровой дисплей на каждом силовом модуле |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | -25°C ~ +55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | До 18430 BTU/час |
| Уровень шума | Менее 65 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 600x840x1400 |
| Размер упаковки (Ш х Г х В), мм | 716x984x1647 (Кабинет ИБП) |
| Вес нетто, кг | 272 (без батарей) |
| Вес брутто, кг | 318 (без батарей) |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1, МЭК 60950-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2, МЭК 61000-4-2/61000-4-3/61000-4-4/61000-4-5/61000-4-6/61000-4-8 |
