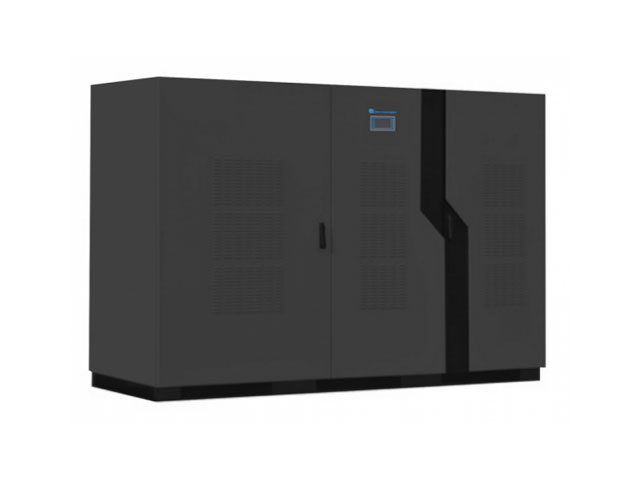

Технические характеристики СИП380Б500БД.9-33
| Общие | |
| Модель ИБП | СИП380Б500БД.9-33 |
| Полная мощность, кВА | 500 |
| Активная мощность, кВт | 450 |
| Фазы на входе | 3 фазы |
| Фазы на выходе | 3 фазы |
| Форм-фактор | Напольный |
| Гарантия | 24 месяца |
| Вход | |
| Номинальное входное напряжение | 380, 400, 415 В |
| Номинальный диапазон напряжений | 380, 400, 415 В (- 25%...+ 20%) |
| Диапазон входной частоты | 50/60 Гц ± 5 Гц |
| Номинальный входной ток | 760 ампер |
| Входной коэффициент мощности | ≥ 0,85 |
| Коэффициент нелинейных искажений на входе | менее 5% при использовании фильтра |
| Диапазон напряжений в экономичном режиме | от - 40% до + 20% (настраиваемый) |
| Тип входного соединения | Клеммный терминал, три фазы + нейтраль |
| Выход | |
| Номинальное выходное напряжение | 380, 400, 415 В |
| Точность выходного напряжения | ± 1 % |
| Топология и форма выходного напряжения | онлайн ИБП с "чистой" синусоидой на выходе |
| Искажения выходного напряжения | ≤ 3% на линейной нагрузке |
| Выходная частота (режим работы от АКБ) | 50, 60 Гц ± 0.05% |
| Выходной коэффициент мощности | 0.9 |
| Коэффициент пиковой нагрузки | 3:1 |
| Перегрузочная способность | При работе от электросети: до 110% - 30 минут, до 125% - 10 минут, до 150% - 1 минута |
| КПД в режиме работы от электросети | 94% |
| КПД в экономичном режиме | 98% |
| Защита от всплесков напряжения | н/д |
| Фильтрация | н/д |
| Тип выходного соединения | Клеммный терминал, три фазы + нейтраль |
| Обводная цепь (байпас) | |
| Тип байпас | Электронный и ручной сервисный байпас |
| Диапазон напряжений байпас | От - 40% до + 20% |
| Диапазон частот байпас | синхронизация ± 2 Гц, защита ± 10% |
| АКБ | |
| Наличие встроенных АКБ | Нет |
| Тип аккумуляторных батарей | Свинцово-кислотные герметизированные с защитой от утечки |
| Напряжение на шине постоянного тока | 480 В постоянного тока |
| Время автономной работы (50% и 100% нагрузка) | В зависимости от емкости подключенного батарейного кабинета |
| Время перезаряда | В зависимости от емкости подключенного батарейного кабинета |
| Режим заряда | Интеллектуальный заряд с температурной компенсацией напряжения |
| Ток заряда | 150 ампер |
| Время переключения на батареи | 0 мс - с электросети на АКБ |
| Защита батарей | Защита от переразряда, перенапряжения, короткого замыкания |
| Коммуникации и интерфейсы | |
| Интерфейсные порты | RS232/485 |
| Внутренний слот для карты управления | Слот для карт SNMP или "сухие" контакты |
| Аварийное отключение (EPO) | Есть |
| ЖК-дисплей и индикация | Цифровой ЖК-дисплей и светодиодная индикация |
| Звуковая сигнализация | Неисправность электросети, низкий заряд батарей, перегрузка, ошибка ИБП |
| Рабочие условия | |
| Температура эксплуатации | 0°C ~ 40°C |
| Относительная влажность при эксплуатации | 0 ~ 95 % |
| Высота над уровнем моря | 0 ~ 3000 метров - до 85% нагрузки, 0 ~ 1500 метров - 100% нагрузки |
| Температура хранения | - 25°C ~ + 55°C |
| Высота хранения над уровнем моря | 0 ~ 10000 метров (рекомендованная) |
| Класс защиты | IP20, опционально доступны другие исполнения |
| Тепловыделение в режиме работы от электросети | 115567 BTU/час |
| Уровень шума | менее 72 дБ |
| Физические характеристики | |
| Размер (Ш х Г х В), мм | 2800х1040х1900 |
| Размер упаковки (Ш х Г х В), мм | две коробки: 1302х1130х2143 и 1774х1154х2143 |
| Вес нетто, кг | 3700 |
| Вес брутто, кг | 3950 |
| Соответствие стандартам | |
| Безопасность | ТР ТС 004/2011, МЭК 62040-1 |
| ЭМС | ТР ТС 020/2011, МЭК 62040-2 |
