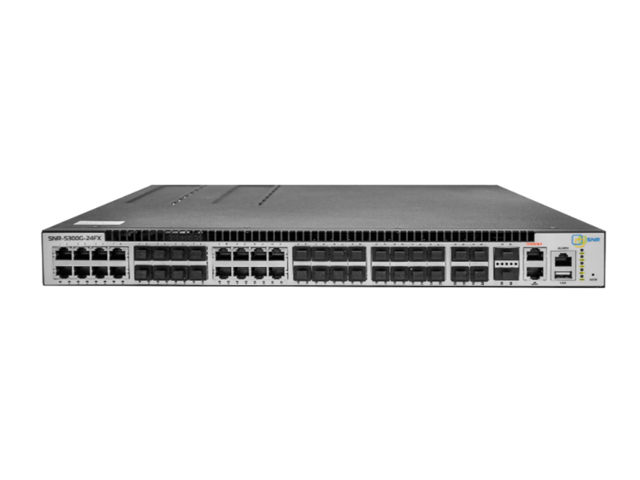

Описание коммутатора SNR-S300G-24FX
Управляемый гигабитный L3-коммутатор SNR-S300G-24FX предназначен для работы на уровне агрегации и ядра. Коммутатор оснащен 16 портами Combo 10/100/1000Base-T|100/1000Base-X SFP, 8 портами 100/1000Base-X SFP, 4 портами 1/10G SFP+ и 2 портами 20G QSFP+ для стекирования. За счет такой комбинации оптических и медных GE интерфейсов коммутатор решает широкий спектр задач. На коммутаторе реализована поддержка динамической маршрутизации (RIPv1/v2, OSPFv2/v3, BGPv4+) до 16K IPv4 и 6K IPv6 маршрутов, 16K ARP, 64K MAC.
Коммутаторы можно объединить в стек по технологии VSF High Availability (HA). Данная технология позволяет в случае аварии оперативно перехватить управление стеком без перезагрузки. Стекирование возможно организовать только между одинаковыми моделями одной серии.
Для увеличения доступной пропускной способности реализован функционал MPLS, включая L2VPN, L3VPN (VPLS, VPWS). На коммутаторе доступно до 8K меток, 256 VFI и 251 VRF Instance.
Для организации отказоустойчивых сетей реализована поддержка стандартных протоколов STP/RSTP/MSTP, а также ERPS (G.8032). На коммутаторе поддерживается комплескный функционал безопасности, управление многоадресной рассылкой и гибкие политики обслуживания QoS, что позволяет сконфигурировать стабильную сеть под любые задачи.
SNR-S300G-24FX имеет два слота для установки Hot Swap блоков питания AC или DC по схеме резервирования 1+1. Блоки питания в комплект поставки не входят.
Основные особенности:
- Уникальное сочетание оптических и медных портов;
- Динамическая маршрутизация до 16K IPv4 и 6K IPv6;
- Встроенная грозозащита на всех медных портах;
- Hot Swap блоки питания AC или DC;
- Поддержка стекирования VSF HA;
- Поддержка MPLS (point-to-point L2VPN, L3VPN, VPLS, VPWS);
- Cisco-like CLI и стандартный SNR Private MIB;
- Поддержка QinQ Port-based/Selective;
- Поддержка IPv6/Dualstack IPv4/IPv6;
- Функционал для управления многоадресной рассылкой (multicast) L2/L3;
- QoS, поддержка 8 аппаратных очередей на порт.
Технические характеристики коммутатора SNR-S300G-24FX
| Тип коммутатора | Управляемый L3 |
| Тип основных портов | GigabitEthernet SFP |
| Интерфейсы 10/100/1000BaseT | 16 |
| Интерфейсы 1000BaseX SFP | 24 |
| Из них комбо 10/100/1000BaseT | 1000BaseX SFP | 16 |
| Интерфейсы 10GBase-X SFP+ | 4 |
| Интерфейсы для стекирования | 2 x 20Gbps QSFP+ |
| Management порт | 10/100/1000BaseT |
| Количество основных портов | 24 |
| Тип Uplink портов | 10GigabitEthernet SFP+ |
| Напряжение питания | ~220V AC; 48V DC |
| Блоки питания | Hot-swap модульные блоки питания, резервирование 1+1, в комплект поставки не входят |
| Hot Swap блоки питания | Да |
| Поддержка стекирования | Да |
| Количество VLAN | 4094 |
| Размер таблицы MAC адресов | 64000 |
| Количество правил ACL | 3000 |
| Протоколы L2 резервирования | ERPS; MSTP; RSTP; STP; MRPP |
| Агрегирование портов | LACP 802.3ad, статическое, Максимум 128 групп, до 8 портов в группе. Расширенный профиль балансировки (L2-L4 заголовки, MPLS метки) |
| Multicast | IGMP v1/v2/v3 Snooping, MVR, Fast-leave, Multicast Filter |
| QoS | 8 очередей, SP, WRR, SP+WRR, DWRR, SP+DWRR |
| Количество multicast групп | 1000 |
| Размер таблицы маршрутизации | 16000 |
| Размер таблицы ARP | 48000 |
| Протоколы маршрутизации | BGP; PIM; MSDP; RIP; OSPF |
| Управление и мониторинг | Web-интерфейс (IPv4/IPv6), Интерфейс командной строки (CLI) (telnet/SSH), Telnet-сервер/клиент (IPv4/IPv6); TFTP сервер/клиент, FTP-сервер/клиент, SNMP v1/v2/v3, SNMP Traps, RMON: Поддержка групп 1, 2, 3, 9, Bootp/DHCP клиент, Автозагрузка конфигурации, NTP/SNTP, DHCP сервер, DHCP Relay, DHCP Relay Option 82, PPPoE Intermediate agent, Отладочные команды (debug), Восстановление пароля, Шифрование пароля, Ping/Traceroute, Резервное копирование и восстановление настроек, Поддержка нескольких версий ПО, нескольких конфгурационных файлов, Multiple IP Interface |
| Диапазон рабочих температур, °C | от 0 до 50 |
| Система охлаждения | Активная |
| Встроенная грозозащита на портах | 4kV |
| Размеры, мм | 438 x 44 x 431 |
| Комплект поставки | Коммутатор; Консольный кабель; Кабель заземления; Крепления в стойку (2 шт.); Резиновые ножки (4 шт.); Набор болтов; Руководство по установке; Гарантийный талон. |
| Размещение | Монтируемые в стойку |
