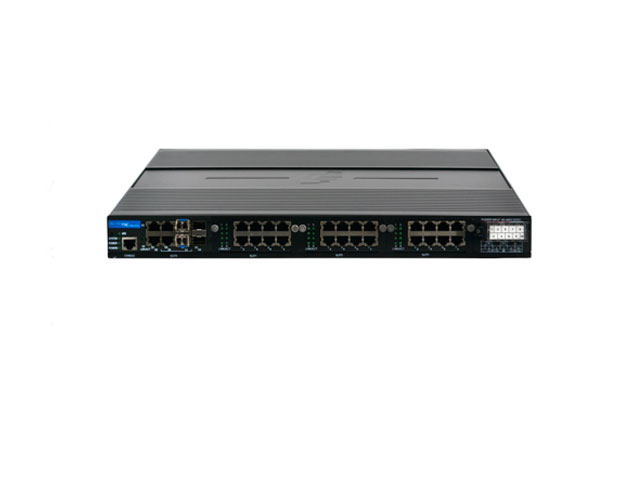

Техническое описание коммутатора ZRJ ZIM33-G-4GX-A2
| Протоколы |
IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(Ports aggregation) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(Flow control) IEEE 802.1p(Priority) IEEE 802.1Q(VLAN) IEEE 802.1d(STP) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.1X |
| Режим переключения | Хранение и пересылка |
| Коммутационная способность | 176Gbps |
| Скорость пересылки | 77.38Mpps |
| Буфер пакетов | 4MKbit |
| Таблица MAC | 32K |
| Задержка переключения | <10μs |
| Modular slots | 6*8-портовые разъемы для оптоволоконных/электрических модулей 100/1000 м |
| Оптоволоконные порты | Интерфейсы 4* 10GE |
| Modular models(optional) |
8 портов 10/100/1000Base-T электрические модульные, RJ45 8 портов 100/1000base-FX SFP слоты модульные, LC 4 порта 10/100/1000Base-TX электрические + 4 порта 100/1000Base-FX SFP-слоты модульные, без разъема SFP, RJ45 + LC |
| Порт управления | 1 * Консоль (RS-232), RJ45 |
| LED | Системный индикатор (SYS), индикатор питания (P1, P2), индикатор интерфейса (link/ACT) |
| Особенности Vlan |
VLAN на основе портов IEEE802.1Q VLAN частная VLAN Протокольная VLAN Голосовая VLAN MAC VLAN Общий QinQ Гибкий QinQ Перевод VLAN N:1 Перевод VLAN |
| DHCP |
DHCP-клиент IPv4/IPv6 Опция 82, Опция 37/38 Отслеживание DHCP IPv4/IPv6, DHCP-сервер IPv4/IPv6 |
| Надежность |
STP, RSTP, MSTP VRRP Балансировка нагрузки LACP EMVTE (ULPP+ULSM) G.8032 (ERPS) Обнаружение обратной связи, VCT, DDM Предсмертный вздох ULDP |
| Безопасность |
Ограничение скорости порта Управление широковещательным штормом на основе сообщений и байтов Привязка порта/MAC и фильтрация MAC-адресов Ограничения количества MAC-адресов на основе портов и VLAN Защита от подмены ARP, анти-ARP-сканирование и привязка ARP Отслеживание DHCP и nd-отслеживание DAI Стандартный IEEE 802.1x, расширенный IEEE 802.1x, веб-портал TACACS+ |
| Маршрутизация | Поддержка статической маршрутизации, rip v1/2, RIPng, OSPF, OSPFv3, BGP, BGP4+, ECMP, политика маршрутизации |
| Многоадресная рассылка |
Отслеживание IGMP v1/ v2 /v3, быстрый выход IGMP Отслеживание MLD v1/v2 Многоадресная VLAN, IPv4/IPv6 DCSCM |
| Qos |
Поток на основе ACL, идентификатор VLAN, cos, TOS, DSCP Политика агрегации Привязка политики на основе портов и VLAN Контроль поддержки: Односкоростной одноствольный двухцветный, односкоростной двухствольный трехцветный, двухскоростной двухствольный трехцветный Перезапись DSCP, приоритета cos/802.1p, TOS и других полей 8 очередей на порт Алгоритмы планирования очередей SP и WRR |
| ACL |
Список контроля доступа IP и сопоставление на основе IP источника/назначения, типа протокола IP, приоритета IP, номеров портов источника и назначения TCP/UDP Список контроля доступа MAC и сопоставление сообщений на основе MAC источника/назначения, идентификатора VLAN, cos и других полей Комбинированный список контроля доступа IP+mac Пользовательский список контроля доступа Проверка ACL на основе периода времени Привязка ACL на основе портов и VLAN Перенаправление на основе ACL Выполнение статистики трафика и анализа на основе сопоставления ACL |
| Управление и техническое обслуживание |
CLI IPv4/IPv6 http IPv4/IPv6 ftp/tftp IPv4/IPv6 sntp/ntp Radius аутентификация имени пользователя Telnet и пароля для ipv4/ipv6 SSH для ipv4/ipv6 Безопасность Функция управления сетью IP security Системный журнал для ipv4/ipv6 SNMP v1/v2c/v3 Интерфейс MIB, Trap RMON 1, 2, 3, 9 Многопрофильный LLDP Зеркалирование портов и RSPAN Мониторинг трафика sFlow OAM |
| Размеры | 440 мм×300 мм×89 мм (Ш×Г×В), без выступа |
| Вес | 7,8 Кг |
| Установка | Тип стойки 19 дюймов 2U |
| Входное напряжение | Резервный вход переменного/постоянного тока 85-265 В, 10-контактная клеммная колодка с шагом 7,62 мм (реле занимает 2 позиции) |
| Порт сигнализации | Поддержка 1-канального релейного сигнального выхода и клеммы подключения |
| Рабочая температура | 40С~75С |
