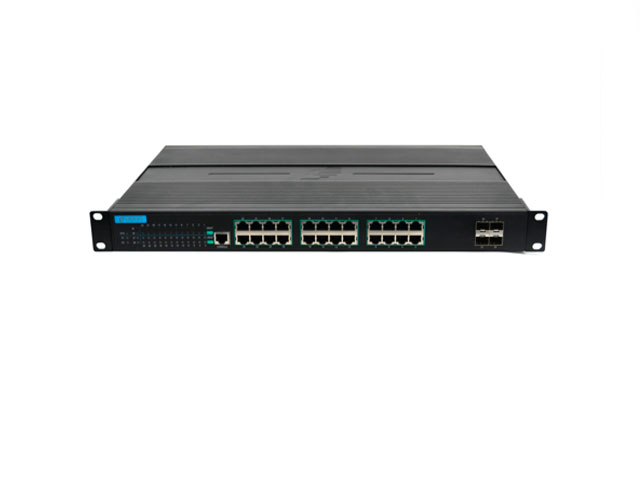

Техническое описание коммутатора ZRJ ZIS20-R4GF24GP-HV
| Протоколы |
IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(Ports aggregation) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(Flow control) IEEE 802.1p(Priority) IEEE 802.1Q(VLAN) IEEE 802.1d(STP) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.3af（POE） IEEE 802.3at（POE+） |
| Режим переключения | Хранение и персылка |
| Коммутационная способность | 56Gbps |
| Скорость пересылки | 41.66Mpps |
| Буфер пакетов | 12MKbit |
| Таблица MAC | 16K |
| Задержка переключения | <10μs |
| Электрические порты | 24*10/100/1000Base-TX, RJ45, автоматическое регулирование расхода, полный/полудуплексный режим, автоматическое определение MDI/MDI-X, все порты поддерживают POE+ (802.3at) мощностью до 30 Вт |
| Оптоволоконные порты | 4* 1000 М слотов SFP, LC |
| Порт управления | 1 * Консоль (RS-232), RJ45 |
| LED | Системный индикатор (SYS), индикатор питания (P1, P2), индикатор интерфейса (link/ACT), индикатор POE (POE) |
| Особенности Vlan |
Port-based VLAN IEEE802.1Q VLAN private VLAN Protocol VLAN Voice VLAN MAC VLAN Common QinQ Optional QinQ Flexible QinQ VLAN Translation N:1 VLAN Translation |
| DHCP |
DHCP-клиент IPv4/IPv6 Опция 82, Опция 37/38 Отслеживание DHCP IPv4/IPv6, DHCP-сервер IPv4/IPv6 |
| Надежность |
STP, RSTP, MSTP Многопроцессорный MSTP* Балансировка нагрузки LACP EMVTE (ULPP+ULSM) G.8032 (ERPS) Обнаружение обратной связи, VCT, DDM ULDP |
| Безопасность |
Ограничение скорости порта Управление широковещательным штормом на основе сообщений и байтов Привязка порта/MAC и фильтрация MAC-адресов Ограничения количества MAC-адресов на основе портов и VLAN Защита от подмены ARP, анти-ARP-сканирование и привязка ARP Отслеживание DHCP и nd-отслеживание DAI Стандартный IEEE 802.1x, расширенный IEEE 802.1x, веб-портал TACACS+ |
| Многоадресная рассылка |
Отслеживание IGMP v1/ v2 /v3, быстрый выход IGMP Отслеживание MLD v1/v2 Многоадресная VLAN, IPv4/IPv6 DCSCM |
| Qos |
Поток на основе ACL, идентификатор VLAN, cos, TOS, DSCP Политика агрегации Привязка политики на основе портов и VLAN Одна скорость, один канал и два цвета Перезапись DSCP, приоритета cos/802.1p, TOS и других полей 8 очередей на порт Алгоритмы планирования очередей SP и WRR Сообщение с соответствующим фрагментом IP |
| ACL |
Список контроля доступа IP и сопоставление на основе IP источника/назначения, типа протокола IP, приоритета IP, номеров портов источника и назначения TCP/UDP Список контроля доступа MAC и сопоставление сообщений на основе MAC источника/назначения, идентификатора VLAN, cos и других полей Комбинированный список контроля доступа IP+mac Пользовательский список контроля доступа Проверка ACL на основе периода времени Привязка ACL на основе портов и VLAN Перенаправление на основе ACL Выполнение статистики трафика и анализа на основе сопоставления ACL |
| Управление и техническое обслуживание |
CLI IPv4/IPv6 http IPv4/IPv6 ftp/tftp IPv4/IPv6 sntp/ntp Radius аутентификация имени пользователя Telnet и пароля для ipv4/ipv6 SSH для ipv4/ipv6 Функция управления сетью безопасности IP Системный журнал для ipv4/ipv6 SNMP v1/v2c/v3 Интерфейс MIB, Trap RMON 1, 2, 3, 9 Двойной img и многопрофильный LLDP Зеркалирование портов и RSPAN Мониторинг трафика sFlow OAM Зеркальная выборка |
| Размеры | 440мм×300мм×44мм (Ш×Г×В) |
| Вес | 4,5 Кг |
| Установка | Тип стойки 19 дюймов 1U |
| Входное напряжение | Вход переменного тока 220 В, 7-контактная клеммная колодка с шагом 5,08 мм (реле занимает 2 положения) |
| Порт сигнализации | Поддержка 1-канального релейного сигнального выхода и клеммы подключения |
| Питание |
Без POE<18 Вт POE: каждый порт RJ45 поддерживает максимум 30 Вт (стандарт 802.3at) питания POE+, мощность POE до 370 Вт |
| Рабочая температура | -40C~75C |
