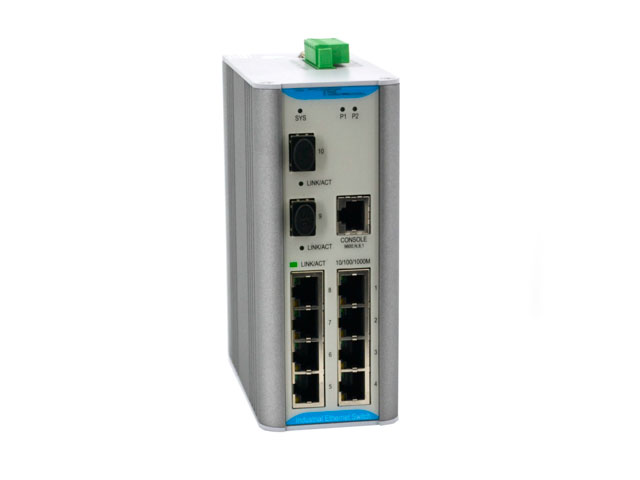

Техническое описание коммутатора ZRJ ZIS55-D2GF8GP-DP
| Протоколы |
IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-TX) IEEE 802.3ab(1000Base-T) IEEE 802.3ad(Ports aggregation) IEEE 802.3z(1000Base-SX/LX) IEEE 802.3x(Flow control) IEEE 802.1p(Priority) IEEE 802.1Q(VLAN) IEEE 802.1d(STP) IEEE 802.1w(RSTP) IEEE 802.1s(MSTP) IEEE 802.3af（POE） IEEE 802.3at（POE+） |
| Режим переключения | Хранение и персылка |
| Коммутационная способность | 20Gbps |
| Скорость пересылки | 14.88Mpps |
| Буфер пакетов | 4.1MKbit |
| Таблица MAC | 8K |
| Задержка переключения | <10μs |
| Электрические порты | 8*10/100/1000Base-TX, RJ45, автоматическое регулирование расхода, полный/полудуплексный режим, автоматическое определение MDI/MDI-X, все порты поддерживают POE+ (802.3at) мощностью до 30 Вт |
| Оптоволоконные порты | 2* 1000 М слота SFP, LC |
| Порт управления | 1 * Консоль (RS-232), RJ45 |
| LED | Системный индикатор (SYS), индикатор питания (P1, P2), индикатор интерфейса (link/ACT), индикатор POE (POE) |
| Особенности Vlan |
Port-based VLAN IEEE802.1Q VLAN private VLAN Protocol VLAN Voice VLAN MAC VLAN Common QinQ Optional QinQ Flexible QinQ VLAN Translation N:1 VLAN Translation |
| DHCP |
IPv4/IPv6 DHCP Client Option 82、Option 37/38 IPv4/IPv6 DHCP Snooping、IPv4/IPv6 DHCP Server |
| Надежность |
STP，RSTP，MSTP Multiprocess MSTP LACP load balance EMVTE（ULPP+ULSM） G.8032（ERPS） Loopback detection、VCT、DDM ULDP |
| Безопасность |
Port rate limit Broadcast storm control based on message and bytes Port /MAC binding and MAC filtering Port based and VLAN based MAC quantity limits Anti ARP spoofing, anti ARP scanning and ARP binding DHCP snooping and nd snooping DAI Standard IEEE 802.1x, extended IEEE 802.1x, web portal TACACS+ |
| Многоадресная рассылка |
IGMP v1/v2/v3 snooping、IGMP Fast leave MLD v1/v2 snooping Multicast VLAN、 IPv4/IPv6 DCSCM |
| Qos |
ACL based flow, VLAN ID, cos, TOS, DSCP Aggregation policymap Port based and VLAN based policymap binding Single speed, single barrel and two colors Rewriting of DSCP, cos/802.1p priority, TOS and other fields 8 queues per port SP and WRR queue scheduling algorithms Matching IP fragment message |
| ACL |
IP ACL and match based on source / destination IP, IP protocol type, IP priority, TCP/UDP source and destination port numbers MAC ACL, and match messages based on source / destination MAC, VLAN ID, cos and other fields IP+mac combined ACL Custom ACL ACL validation based on time period Port based and VLAN based ACL binding ACL based redirection Performing traffic statistics and analysis based on ACL matching |
| Управление и техническое обслуживание |
CLI IPv4/IPv6 http IPv4/IPv6 ftp/tftp IPv4/IPv6 sntp/ntp Radius authentication of Telnet user name and password for ipv4/ipv6 SSH for ipv4/ipv6 Security IP security network management function Syslog for ipv4/ipv6 SNMP v1/v2c/v3 MIB interface, Trap RMON 1，2，3，9 Dual img and multi profile LLDP Port mirroring and RSPAN SFlow traffic monitoring OAM Mirror sampling |
| Размеры | 61 мм×120 мм×147 мм (Ш×Г×В) |
| Вес | 900 г |
| Установка | DIN-рейка, опционально монтируемая на стену |
| Входное напряжение | 48 В постоянного тока (44 ~57 В постоянного тока) Резервный источник питания, поддержка перегрузки, защита от обратного подключения, 6-контактная клеммная колодка с шагом 5,08 мм (реле занимает 2 положения) |
| Порт сигнализации | Поддержка 1-канального релейного сигнального выхода и клеммы подключения |
