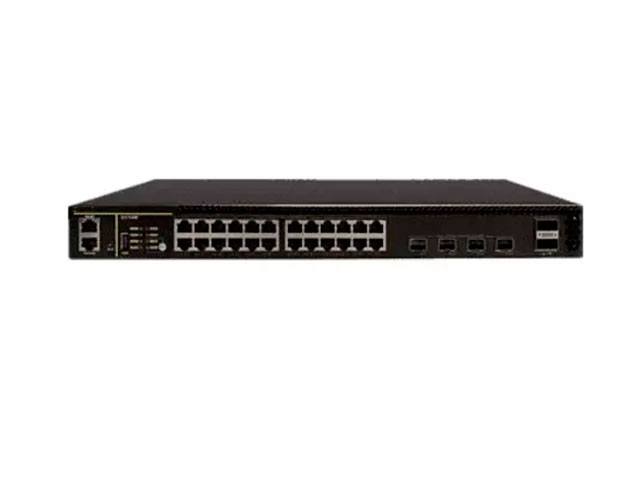

Техническое описание коммутатора ZRJ S57-20G4C4XS-P 10G
| Порты |
20 портов 10/100 / 1000BaseT + 4 комбинированных порта GE (GT / SFP) + 4 порта 10GE (SFP +) Авто-MIDX |
| Порт управления |
1 порт управления Ethernet RJ45 1 консольный порт 1 порт сброса 1 интерфейс USB2.0 |
| Коммутационная способность | 128 Гбит / с |
| Скорость пересылки | 95 млн пакетов в секунду |
| Jumbo Frame | 10 тыс. |
| MAC-адрес | 16K |
| Таблица ARP | 4K |
| Таблица маршрутизации | 1K |
| Таблица ACL | 1K |
| Размер (Ш * В * Г) | 440 мм x 44 мм x 320 мм |
| Относительная влажность | 10% ~ 90% без конденсации, хранение 95% |
| Температура | Рабочая 0 ° C ~ 50 ° C, хранение -40 ° C ~ 70 ° C |
| Источник питания | Переменный ток: 100 ~ 240 В переменного тока, 50 ~ 60 Гц |
| Потребляемая мощность | <471 Вт |
| PoE |
IEEE 802.3af IEEE 802.3at Общая мощность PoE: 370 Вт |
| L1, L2 Особенности |
IEEE802.3 (10Base-T), IEEE802.3u (100Base-TX), IEEE802.3z (1000BASE-X), IEEE802.3ab (1000Base-T), IEEE802.3ae (10GBase), IEEE802.3x, IEEE802.3ak (10GBASE-CX4) Обнаружение петли порта LLDP и LLDP-MEDULDP802.3ad LACP, не более 128 групповых каналов с макс. 8 портов для каждой магистрали (S5750E-52X-P-SI (R2.0) поддерживает до 64 групповых каналов с макс. 8 портами для каждой магистрали) Баланс нагрузки LACP ERPS (G.8032) N: 1 порт зеркалирования RSPAN IEEEE802.1d (STP) IEEEE802.1w (RSTP) IEEEE802.1s (MSTP) BPDU Guard Тоннель BPDU 802.1Q, 4K VLAN MAC VLAN, голосовая VLAN, PVLAN, протокол VLAN, многоадресная VLAN QinQ, гибкий QinQ GVRP N: 1 преобразование VLAN IGMP v1 / v2 / v3 Snooping и L2 QueryND SnoopingMLDv1 / v2 Snooping Управление потоком: HOL, IEEE802.3xКонтроль пропускной способности |
| L3 Особенности |
Статическая маршрутизация, RIPv1 / v2, OSPFv2, BGP4OSPFv3, BGP4 +OSPF несколько процессов LPM-маршрутизация Маршрутизация на основе политик (PBR) для IPv4 и IPv6 VRRP URPF ECMP BFD IGMP v1 / v2 / v3, IGMP прокси,Статический многоадресный маршрут Управление многоадресным приемом Обнаружение незаконного источника многоадресной рассылки Защита ARP, локальный прокси ARP, прокси ARP, привязка ARP, бесплатный ARP, ограничение ARPAnti ARP Cheat, Anti ARP Scan DNS-клиент, DNS-ретранслятор GRE туннель (S5750E-52X-P-SI (R2.0) не поддерживает) |
| IPv6 |
Туннель 6to4, настроенный туннель, туннель ISATAP, туннель GRE (S5750E-52X-P-SI (R2) не поддерживает)ICMPv6, ND, DNSv6 Маршрутизация IPv6 LPM, маршрутизация на основе политик IPv6 (PBR)IPv6 VRRPv3, IPv6 URPF, IPv6 RA RIPng, OSPFv3, BGP4 + MLD Snooping, IPv6 Multicast VLAN MLDv1 / v2, IPv6 ACL, IPv6 QoS |
| QoS |
8 очередей SP, WDRR, SWDRR Классификация трафика на основе 802.1p COS, ToS, DiffServ DSCP, ACL, номера порта Контроль трафика |
| ACL |
IP ACL, MAC ACL, IP-MAC ACLСтандартный и расширенный ACL на основе IP или MAC источника / назначения, протокола IP, порта TCP / UDP, DSCP, ToS, приоритета IP), VLAN, тегов / Untag, CoS Редирект и статистика Правила могут быть настроены для портов, VLAN, интерфейсов маршрутизации VLAN ACL с диапазоном времени |
| Безопасность |
802.1x AAA Порт, аутентификация на основе MAC Учет по времени и трафику Гостевой VLAN и автоматический VLAN RADIUS для IPv4 и IPv6 TACACS + для IPv4 и IPv6 |
| DHCPv4 / v6 | DHCP-сервер / клиент для IPv4 / IPv6Реле DHCP / опция 82DHCP Snooping / опция 82 |
| Монитор трафика | Анализ трафика sFlow |
| Управление безопасностью сети |
CLI, WEB, Telnet, SNMPv1 / v2c / v3 через IPv4 и IPv6 Системный журнал и внешний сервер системного журнала HTTP SSLSNMP MIB, SNMP TRAP FTP / TFTP SNTP / NTP RMOM 1,2,3,9 Аутентификация по Radius / TACACS SSH версии 1 / версии 2 Двойные образы прошивки / файлы конфигурации 802.3ah OAM, 802.1ag OAM |
| Возможности дата-центра | VSF (платформа виртуальных коммутаторов) |
