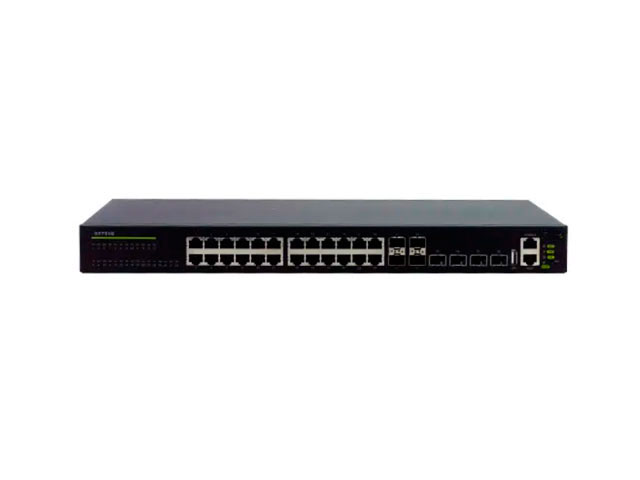

Техническое описание коммутатора ZRJ S57M-24G4XS2Q L3
| Порты |
24 порта 100/1000M/2,5GBaseT + 4 порта 10GE (SFP+) + 2 порта 40G (QSFP+) Авто MIDX |
| Порты управления |
Порт управления Ethernet 100/1000M BaseT RJ45 Консольный порт (RJ45) Интерфейс USB2.0 |
| Коммутационная способность | 360 Гбит/с |
| Скорость пересылки | 267,84 млн пакетов в секунду |
| MAC-адрес | 32К |
| Таблица маршрутизации | 16К |
| Интерфейс L3 | Макс. 1 К |
| Размер (Ш*В*Г) | 440мм*44мм*380мм |
| Относительная влажность | 5%~95% без конденсации |
| Температура | Рабочая 0°C~45°C, хранение -40°C~75°C |
| Источник питания | 2 слота питания, модульное резервирование 1+1 (стандартно с 1 AC) |
| PoE |
IEEE 802.3af (15,4 Вт) IEEE 802.3at (30 Вт) IEEE 802.3bt (60 Вт) (первые 8 портов) Общая мощность PoE: 530 Вт (1 блок питания) или 1060 Вт (2 блока питания) |
| L1, L2 Особенности |
IEEE802.3(10Base-T), IEEE802.3u(100Base-TX), IEEE802.3z(1000Base-X), IEEE802.3ab(1000Base-T), IEEE 802.3bz(2,5GBase-T), IEEE802.3ae( 10GBase), IEEE802.3x, IEEE802.3ak(10GBASE-CX4), IEEE802.3ba(40GBASE-X) Обнаружение шлейфа портов LLDP и LLDP-MED UDLD IEEE 802.3ad LACP, макс. 128 групповых транков с макс. 8 портами для каждого транка Баланс нагрузки LACP ERPS (G.8032) Зеркалирование портов N:1 RSPAN IEEE802.1w(RSTP) IEEE802.1s (MSTP) Защита BPDU Туннель BPDU IEEE 802.1Q, 4096 ВЛС MAC VLAN, Voice VLAN, PVLAN, Protocol VLAN, Multicast VLAN QinQ, Выборочный QinQ, Гибкий QinQ Преобразование VLAN N:1 Ширковещательный / многоадресный / одноадресный шторм IGMP v1/v2/v3 Snooping и L2 Query ND Snooping Отслеживание MLDv1/v2 Управление потоком: HOL, управление пропускной способностью IEEE802.3x |
| Особенности L3 |
Статическая маршрутизация, RIPv1/v2, OSPFv2, BGP4 OSPFv3, BGP4+ Несколько процессов OSPF Маршрутизация на основе политик (PBR) для IPv4 и IPv6 VRRP URPF, ECMP BFD IGMP v1/v2/v3, IGMP Proxy, DVMRP, PIM-DM, PIM-SM, PIM-SSM, Anycast RP, MSDP Статический многоадресный маршрут Управление приемом многоадресной рассылки Обнаружение нелегального источника многоадресной рассылки ARP Guard, локальный ARP-прокси, прокси-ARP, привязка ARP, бесплатный ARP, ограничение ARP Anti ARP Cheat, сканирование Anti ARP DNS-клиент, DNS-ретранслятор ICMPv6, ND, DNSv6 Маршрутизация IPv6 на основе политик (PBR) IPv6 VRRPv3, IPv6 URPF, IPv6 RA RIPng, OSPFv3, BGP4+ MLD Snooping, IPv6 Multicast VLAN MLDv1/v2, PIM-SM/DM для IPv6, IPv6 Anycast RP, IPv6 ACL , качество обслуживания IPv6 |
| Качество обслуживания | 8 очередей SP, WRR, SWRR, WDRR, SWDRR WRED Классификация трафика на основе 802.1p COS, ToS, DiffServ DSCP, ACL, номера порта Контроль трафика Метка/примечание PRI |
| ACL-список | IP ACL, MAC ACL, IP-MAC ACL Стандартный и расширенный ACL на основе исходного/целевого IP или MAC, IP-протокола, TCP/UDP-порта, DSCP, ToS, IP-приоритета), VLAN, Tag/Untag, CoS Redirect и правила статистики можно настроить на порт, VLAN Time Ranged ACL |
| Безопасность |
Порт IEEE 802.1x AAA , аутентификация на основе MAC-адресов Учет на основе продолжительности времени и трафика Гостевая VLAN и автоматическая VLAN RADIUS для IPv4 и IPv6 TACACS+ для IPv4 и IPv6 |
| DHCPv4/v6 | DHCP-сервер/клиент для IPv4/IPv6 DHCP Relay/Option 82 DHCP Snooping/Option 82 |
| Монитор трафика | Анализ трафика sFlow |
| Управление сетью безопасности | CLI, WEB, Telnet, SNMPv1/v2c/v3 через IPv4 и IPv6 Системный журнал и внешний сервер системного журнала HTTP SSL SNMP MIB, SNMP TRAP FTP/TFTP SNTP/NTP RMOM 1,2,3,9 Аутентификация с помощью Radius/TACACS SSH v1/v2 Двойные образы прошивки/ файлы конфигурации 802.3ah OAM, 802.1ag OAM |
| Возможности центра обработки данных | VSF (инфраструктура виртуального коммутатора) |
