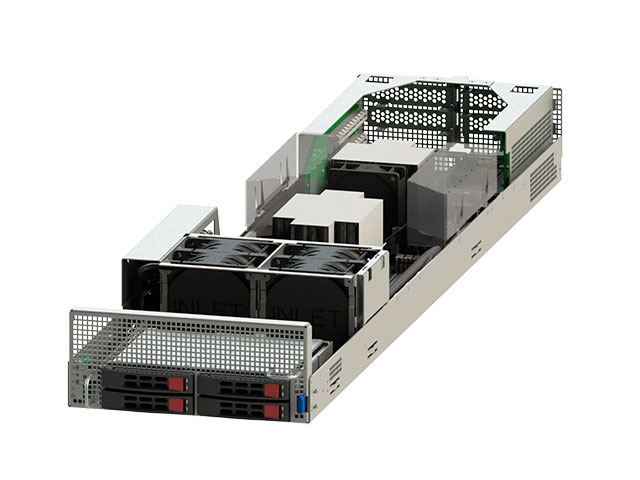

Модуль вычислительный «Тип 1» – двухпроцессорный 2U вычислительный модуль с поддержкой горячей замены (без остановки работы шасси в целом и других модулей), предназначенный для работы в составе шасси Паладин-МШУ G2.
Назначение и применение:
- Нагруженные вычислительные кластеры на воздушном охлаждении;
- Комплексы CAE, FEA и CFD-моделирования.
Состав модуля:
В каждый модуль устанавливаются:
- 2 шт. процессоров Intel® Xeon® Scalable 3 до 270 Вт каждый;
- До 16 модулей ОЗУ DDR4 3200 МГц;
- До 4 шт. SFF дисков (PCIe x4 NVMe либо SATA / SAS);
- Поддержка SSD (SATA 6G / SAS 12G / PCIe x4 NVMe);
- OCP 3.0 PCIe gen4 x16 карта расширения;
- До 4 шт. PCIe gen4 x16 LP карт расширения (8 линий);
- 2 шт. системных М.2 дисков.
Удобство обслуживания и эксплуатации:
- Панель индикации и управления;
- Поддерживается горячая замена вычислительного модуля;
- Быстросъёмные крепления компонентов, в т. ч. PCIe-плат расширения.
Электропитание:
- В составе шасси 1+1 CRPS блоки питания мощностью до 3000 Вт включительно.
Технические характеристики модуля НОРСИ-ТРАНС Тип 1 (Scalable 3)
| Семейство процессора | Intel® Xeon® Scalable 3 |
| Чипсет | Intel® C621A |
| Поддержка процессоров, Вт | До 270 |
| Количество модулей ОЗУ DDR4 | 16 |
| Частота модулей DDR4 | 3200 МГц |
| Максимальный объём ОЗУ | 2 ТБ |
| Карт расширения OCP 3.0 PCIe gen4 16x | 1 |
| Карт расширения PCIe gen4 16x Low Profile | 4 (8 линий) |
| Количество дисков SFF | 4 |
| Интерфейсы поддерживаемых SFF-дисков | NVMe PCIe gen4 x4 или SATA/SAS |
| Объём SFF дисков | До 15,36 ТБ SATA SSD/ NVMe - до 2,4 ТБ при установке SAS SSD |
| Количество М.2 дисков, устанавливаемых на матплате | 2 |
| Интерфейсы М.2 дисков | NVMe PCIe x4 / SATA |
| Количество системных вентиляторов | 2 |
| Вес модуля, кг | 14 |
| VGA (Mini Display port) | 1 |
| USB 3.2 | 2 |
| BMC 1Gbe | 1 |
