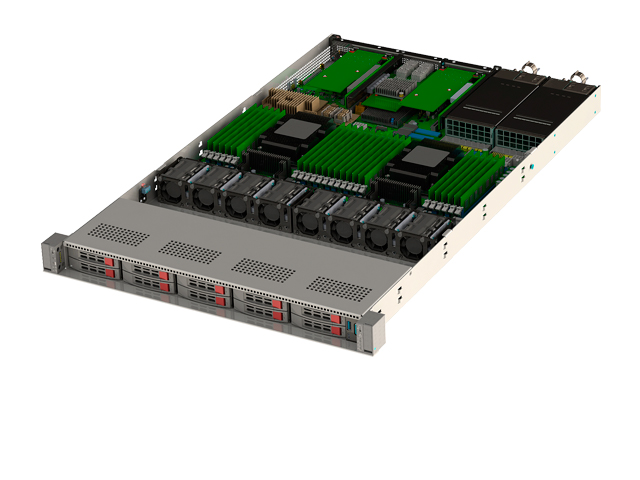

Описание сервера НОРСИ-ТРАНС НТ Паладин-Х110
Сервер "НТ" Паладин-Х110 является универсальным сервером на процессорах Intel Xeon Scalable с TDP до 205 Вт, включает встроенные 2х1G интерфейсами, 1G BMC. Включен в реестр МПТ.
Построен на базе материнской платы НИКА.469555.001.
Сервер поддерживает установку карт расширения:
- 3 шт. PCIe 8x Low Profile;
- Либо 2 шт. PCIe 16x FH;
- Либо 1 шт. PCIe 16x FH + 2 шт. PCIe 8x Low Profile
Дополнительно к установке PCIe карт расширения сервер обеспечивает установку OCP 2.0 сетевой карты, а также наплатного RAID-контроллера с 4-16 SAS 12G линиями.
Включает разработанные «НТ» BIOS и BMC.
Назначение и применение:
- Cерверы обработки и баз данных;
- VDI и виртуализация;
- Типовые инфраструктурные задачи.
Дисковая подсистема:
Сервер обеспечивает установку:
- До 10 шт. SAS/SATA 6/12G дисков 2.5” SFF форм-фактора с возможностью горячей замены;
- До 10 шт. SSD SATA 6G дисков 2.5” SFF форм-фактора с возможностью горячей замены;
- До 10 шт. NVMe PCIe 4x дисков с возможностью горячей замены;
- До 4 шт. NVMe PCIe 4x дисков и до 6 шт. SAS/SATA 6/12G дисков с возможностью горячей замены;
- До 2 шт. NVMe PCIe 4x дисков и до 8 шт. SAS/SATA 6/12G дисков с возможностью горячей замены.
Сервер включает в себя многофункциональный бекплейн:
- Режим №1: подключение дисков к устанавливаемому HBA/RAID-контроллеру;
- Режим №2: подключение NVMe к выделенным разъемам на PCIe-райзерах;
- Режим №3 Гибридный: 2 диска U2 NVME подключаются к МП и 8 дисков SAS/SATA подключаются к установленному RAID/HBA контроллеру или 4 диска U2 NVMe подключаются к МП, выделенным разъёмам на райзерах и 6 дисков SAS/SATA подключаются к установленному RAID/HBA контроллеру.
Электропитание:
- 1+1 CRPS блоки питания мощностью 1200 Вт. Поддержка БП до 2000 Вт включительно;
- Сервер комплектуется блоком питания 220В или 48В по желанию Заказчика.
Удобство обслуживания и эксплуатации:
- Установка в типовые 19’ шкафы (800мм);
- Кабельные застёжки на блоках питания;
- Исключение доступа к дискам, защитная панель, замок и датчики вскрытия (панели и крышки корпуса).
Полноценный монтажный комплект и фирменная транспортная упаковка «НТ»:
- Стандартные рельсы частичного выдвижения;
- Фирменная транспортная упаковка «НОРСИ-ТРАНС».
Технические характеристики сервера НОРСИ-ТРАНС НТ Паладин-Х110
| Материнская плата | НИКА.469555.001 |
| Процессор | Intel Xeon Scalable с TDP до 205 Вт |
| ОЗУ | DDR4, до 24 шт. |
| Максимальный объем | до 7.5 ТБ с использованием модулей DDR4-совместимой энергонезависимой памяти Intel Optane |
| Чипсет | Intel® C624 |
| Графический контроллер | Дискретный 2D на основе AST2500:макс. разрешение 1920 × 1200 @60Hz |
| Количество PCIe gen3 плат расширения |
3 шт. PCIe 8x Low Profile; либо 1 шт. PCIe 16x FH + 2 шт. PCIe 8x Low Profile; либо 1 шт. PCIe 16x FH + 2 шт. PCIe 8x Low Profile |
| OCP 2.0 | 1 карта расширения |
| Наплатный SAS/SATA RAID-контроллер PCIe 8x, 4-16i | 1 |
| Максимальное количество дисков 2’5 (SFF) |
10 шт. SAS/STATA; 10 шт. NVMe c PCIe x4 на каждый; 8 шт. SAS/SATA и 2 шт. NVMe с PCIe x4 на каждый; 6 шт. SAS/SATA и 4 шт. NVMe с PCIe x4 на каждый |
| M.2 SSD на материнской плате | 2 |
| 1 Gbe Ethernet, портов | 2 на тыльной панели |
| 1Gbe BMC | 1 на тыльной панели |
| USB 3.0 | 3 на тыльной панели и 1 на передней панели |
| microUSB | 1 на передней панели |
| VGA | 1 на передней панели и 1 на задней панели |
| Номинальная мощность, Вт | CRPS 1+1 БП, Поддержка БП по 2000Вт включительно. |
| Напряжение | 220/48В |
| Системные вентиляторы | До 8 шт. До 36Вт на вентилятор. Поддержка высокооборотных вентиляторов. |
| Размеры, мм | 482х43х762 |
| Монтажный размер, U | 1 |
| Эксплуатационные параметры | Температура +5...35°C, Давление 630...800 мм рт ст |
